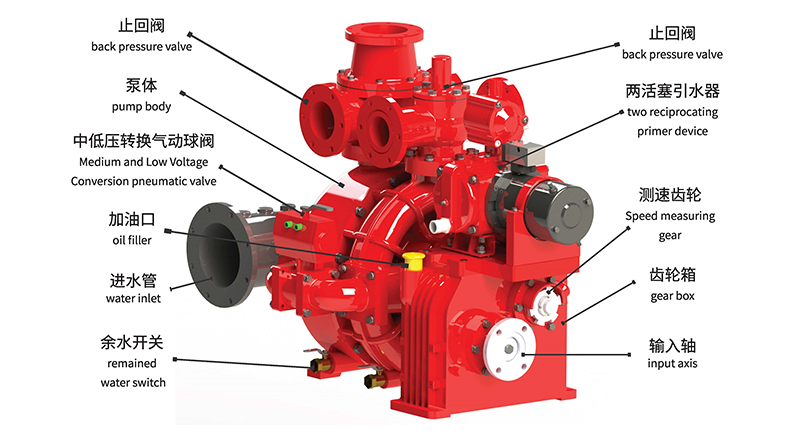

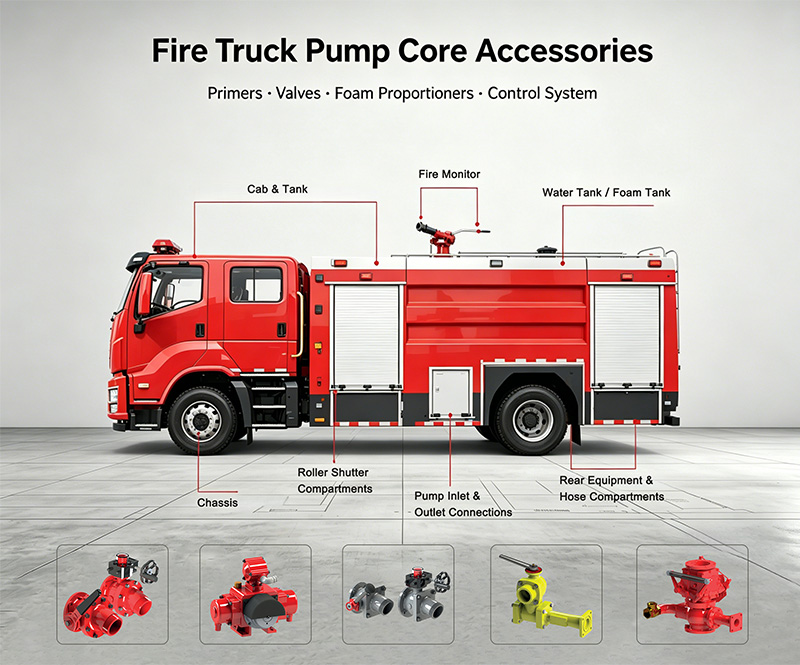

消防车泵系统的可靠性取决于其组件的质量。从水源取水到高压排水,每个附件都发挥着关键作用。本指南涵盖消防车 五大关键附件类别:引水装置、球阀、截止阀、泡沫比例混合器和液压控制系统。
了解这些组件有助于消防员维护设备,并针对特定应用选择合适的附件。

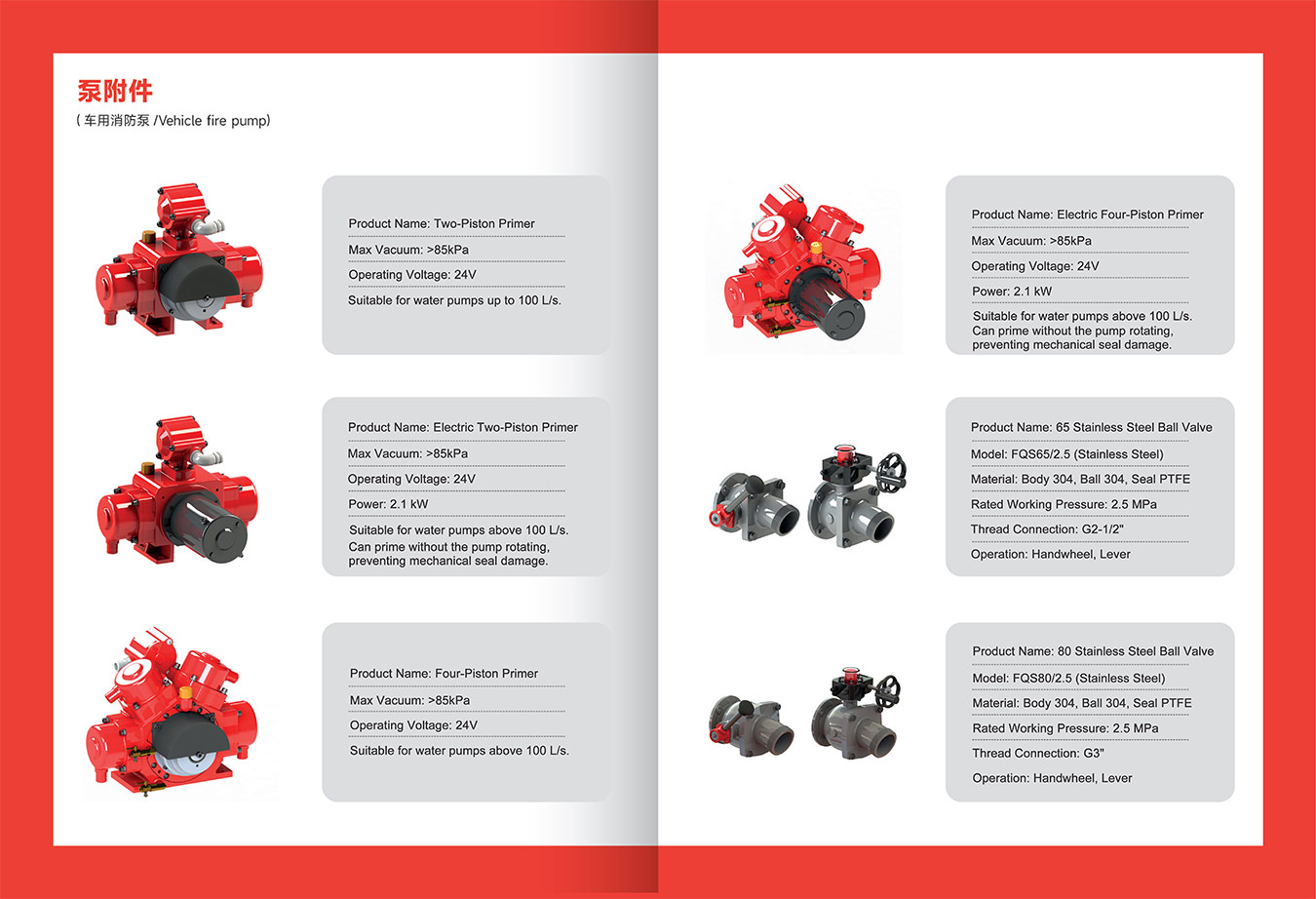

当没有可用消防栓时,引水装置对于从湖泊、河流或其他静态水源取水至关重要。它们会排出泵和吸水管中的空气,使大气压力将水推入泵内。
| 产品 | 最大真空度 | 电压 | 功率 | 适用泵尺寸 |
|---|---|---|---|---|
| 双活塞引水装置 | >85kPa | 24V | - | 低于100 L/s |
| 电动双活塞引水装置 | >85kPa | 24V | 2.1KW | 低于100 L/s |
| 四活塞引水装置 | >85kPa | 24V | - | 高于100 L/s |
| 电动四活塞引水装置 | >85kPa | 24V | 2.1KW | 高于100 L/s |
电动引水装置具有显著优势——无需泵旋转即可完成引水。这可以保护机械密封件免受干转运行损坏。当标准引水装置需要泵旋转时,电动版本可独立工作,从而延长密封件寿命。

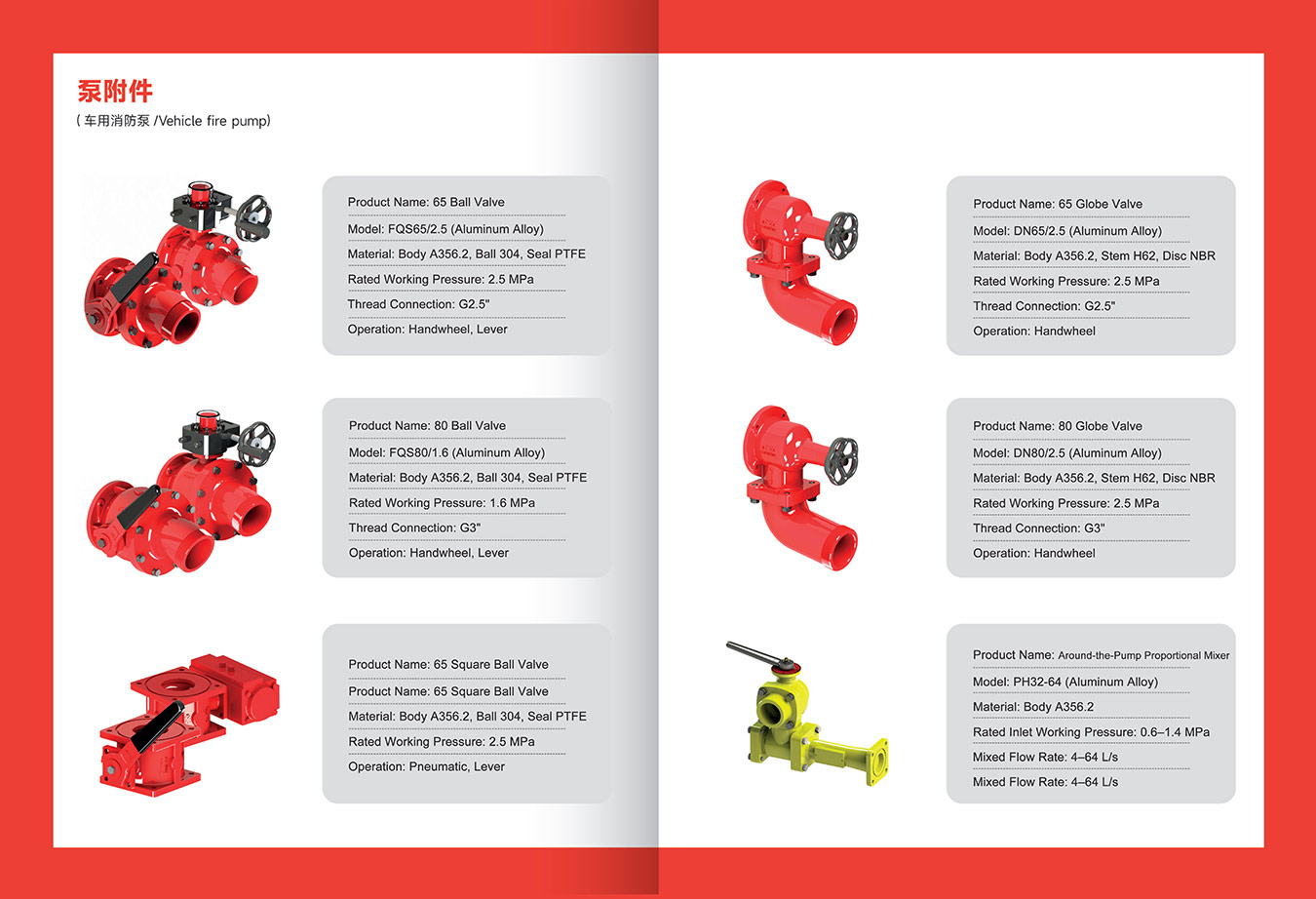

球阀控制水流通过软管和排水出口。它们设计用于通过简单的90°旋转实现快速开关操作。
| 型号 | 材料 | 额定压力 | 螺纹 | 操作方式 |
|---|---|---|---|---|
| FQS65/2.5 | 阀体和球体:304不锈钢;密封件:PTFE | 2.5 MPa | G2-1/2" | 手轮 / 手柄 |
| FQS80/2.5 | 阀体和球体:304不锈钢;密封件:PTFE | 2.5 MPa | G3" | 手轮 / 手柄 |
| 型号 | 材料 | 额定压力 | 螺纹 | 操作方式 |
|---|---|---|---|---|
| FQS65/2.5 | 阀体:A356.2;球体:304;密封件:PTFE | 2.5 MPa | G2.5" | 手轮 / 手柄 |
| FQS80/1.6 | 阀体:A356.2;球体:304;密封件:PTFE | 1.6 MPa | G3" | 手轮 / 手柄 |
| FQS65/2.5 方形 | 阀体:A356.2;球体:304;密封件:PTFE | 2.5 MPa | - | 气动 / 手柄 |
与设计用于开关操作的球阀不同,截止阀可实现对流量和压力的精确控制。它们非常适合需要逐步调节的应用场景。
| 型号 | 材料 | 额定压力 | 螺纹 | 操作方式 |
|---|---|---|---|---|
| DN65/2.5 | 阀体:A356.2;阀杆:H62;密封件:NBR | 2.5 MPa | G2.5" | 手轮 |
| DN80/2.5 | 阀体:A356.2;阀杆:H62;密封件:NBR | 2.5 MPa | G3" | 手轮 |
在需要精细压力控制的出口位置使用截止阀,例如为另一辆车辆的储罐加注或以特定压力向软管管线供液时。

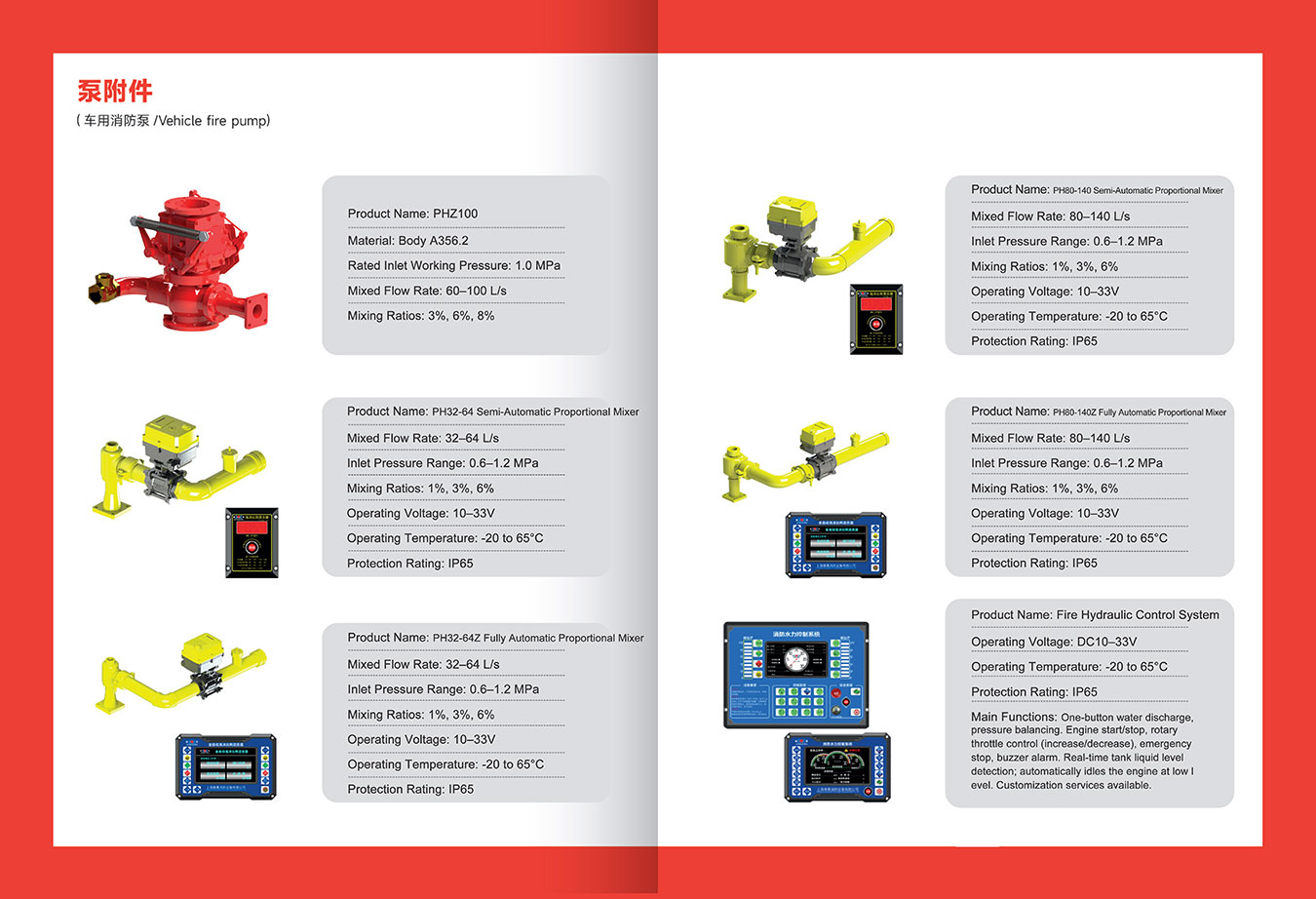

泡沫比例混合器以精确比例将泡沫浓缩液与水混合。这对于扑灭B类(可燃液体)火灾至关重要,因为单独使用水无法有效灭火。
| 型号 | 材料 | 入口压力 | 流量范围 | 混合比例 |
|---|---|---|---|---|
| PH32-64 | 阀体:A356.2 | 0.6-1.4 MPa | 4-64 L/s | 6% |
| PHZ100 | 阀体:A356.2 | 1.0 MPa | 60-100 L/s | 3%、6%、8% |
| 型号 | 压力 | 流量范围 | 混合比例 | 工作电压 |
|---|---|---|---|---|
| PH32-64 半自动型 | 0.6-1.2 MPa | 32-64 L/s | 1%、3%、6% | 10-33V 直流 |
| PH80-140 半自动 | 0.6-1.2 MPa | 80-140 L/s | 1%、3%、6% | 10-33V 直流 |
| 型号 | 压力 | 流量范围 | 混合比例 | 工作电压 |
|---|---|---|---|---|
| PH32-64Z 自动 | 0.6-1.2 MPa | 32-64 L/s | 1%、3%、6% | 10-33V 直流 |
| PH80-140Z 自动 | 0.6-1.2 MPa | 80-140 L/s | 1%、3%、6% | 10-33V 直流 |
半自动:操作员手动选择混合比例。系统在运行过程中保持该比例。
全自动:系统检测流量并自动调节泡沫浓缩液注入量。这可减少操作员工作量并消除人为错误。
所有电子比例混合器均具备:
IP65 防护等级– 防尘并可防护低压水流喷射
工作温度:-20°C 至 +65°C – 适用于大多数消防环境
这是泵运行的大脑。它集中控制整个水和泡沫输送系统。
| 参数 | 数值 |
|---|---|
| 工作电压 | 直流 10-33V |
| 工作温度 | -20°C 至 +65°C |
| 防护等级 | IP65 |
一键排水– 单次操作即可启动泵并打开所选排水阀。包含自动压力平衡功能,以保持稳定流量。
发动机控制– 可通过泵面板启动/停止发动机、增加或降低节流速度、执行紧急停止以及发出声音警报。
水箱液位监控– 实时显示水箱和泡沫罐液位。当水位降至过低时,系统会自动使发动机怠速运行,以防止泵损坏。
可定制– 系统可根据不同卡车型号和操作要求进行定制。

| 应用场景 | 推荐配件 |
|---|---|
| 带消火栓接口的小型泵( | 标准双活塞引水器、不锈钢球阀 |
| 来自静态水源的大型泵(>100 L/s) | 电动四活塞引水器(保护机械密封) |
| 排水口处的精确压力控制 | 使用截止阀代替球阀 |
| 泡沫作业(B类火灾) | 半自动或全自动比例混合器(PH系列) |
| 完整泵站集成 | 带一键操作功能的液压控制系统 |
引水器– 定期测试引水器。确保真空度在规定时间内达到85kPa。对于电动引水器,检查电气连接。
球阀– 阀门应完全打开或完全关闭。避免使其保持部分开启状态,因为这会随着时间推移损坏PTFE密封件。
截止阀– 定期活动阀杆以防止卡滞。如有需要,在螺纹处涂抹食品级润滑剂。
泡沫比例混合器– 每次泡沫作业后用清水冲洗。泡沫浓缩液残留物可能结晶并堵塞内部通道。
控制系统– 保持控制面板干燥。每年检查所有线路连接。每月测试紧急停止功能。
消防车泵配件不仅仅是附加装置——它们是决定泵在紧急情况下性能表现的关键组件。
从小型市政消防泵车到大型工业泡沫消防车,选择合适的配件决定了泵是否能正常工作,以及是否能在生命依赖它时可靠运行。
