消防泵是每辆消防车供水系统的核心。无论是应对建筑火灾、工业事故、机场事件还是野外灭火行动,消防泵在一辆 消防车上负责向水带、消防炮和泡沫系统输送高压水。其离心叶轮设计和取力器驱动系统确保稳定压力和高流量,直接将灭火效率提高超过40%,同时将响应时间缩短3倍。它可以被称为消防作业中的隐形守护者,也是现代应急响应的技术基石。

了解消防泵的工作方式,包括其工作原理、主要部件、水流过程、压力产生机制和应用领域。了解消防车泵如何为灭火提供可靠供水,以及如何为您的消防车辆选择合适的泵。今天让我们一起来了解它。

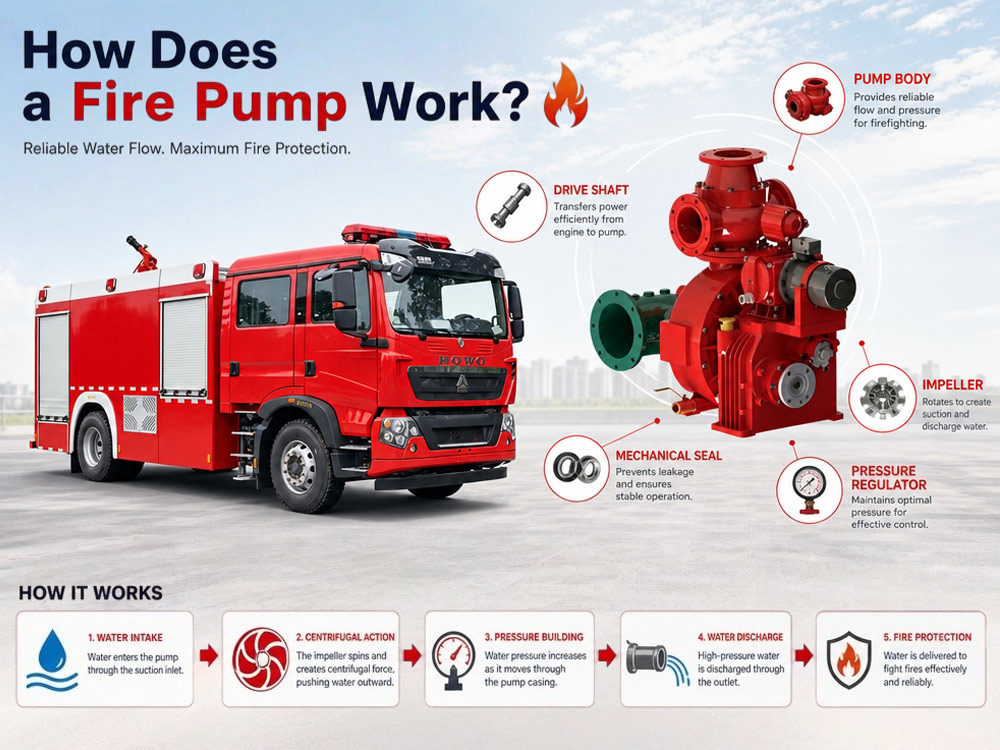

1. 叶轮:使水进入并通过离心力将水甩向外部的旋转部件。通常由青铜、不锈钢或铸铁制成。
2. 泵壳:容纳叶轮并引导水流的外壳。设计用于将速度转换为压力。
3. 取力器(PTO):将卡车变速箱的发动机动力传递至消防泵的机械连接装置。
1. 动力通过取力器从发动机传递
卡车发动机驱动取力器,取力器连接泵轴。当操作员接合取力器时,发动机动力会被重新导向,使泵叶轮高速旋转。
2. 叶轮开始旋转
叶轮以1,500–2,500 RPM的速度旋转,通过吸水口将水吸入泵内。旋转的叶轮叶片在中心区域形成低压区,从车载水箱、消火栓或天然水源中吸入水。
3. 离心力提高水压
随着叶轮旋转,它通过离心力将水甩向外侧。水从叶轮中心移动到外缘时,速度不断增加。随后泵壳将这种速度转换为压力,迫使高压水从出水口排出。
4. 高压水从出水口排出
加压后的水(通常为0.8–1.2 MPa)通过出水口排出,并输送至消防水带、消防炮或泡沫比例混合系统,用于灭火作业。
消防泵可以从三个来源抽水:
车载水箱:初期进攻的主要水源。典型容量:2,000–12,000升。到达现场后可立即提供供水。
消防栓:通过供水水带连接。为持续作业提供连续供水。消防栓压力有助于泵保持流量。
天然水源(吸水作业):湖泊、河流、池塘或游泳池。泵使用引水系统在吸水前排出吸水管中的空气。海平面的最大理论吸程约为10米(33英尺)。有效吸水深度通常为7–8米。
吸水过程:
将刚性吸水管连接至泵入口
将滤网浸入水面以下至少2–3英尺
启动引水装置,排出水管和泵内的空气
形成真空,大气压力推动水上升
水进入泵内,然后离心泵对其加压
吸水入口:水进入泵的位置。典型尺寸:DN100–DN150。配备滤网,防止杂物进入。
排水出口:加压水流出的地方。典型尺寸:DN65–DN80(标准出口)。配备阀门,用于控制流向水带或水炮的水流。多个出口可支持同时使用。
叶轮:产生水流的旋转部件。将机械能转换为动能。通常由青铜(耐腐蚀)、不锈钢(坚固耐用、使用寿命长)或铸铁(适用于标准应用,成本效益高)制成。
泵壳:引导水流的外壳。设计用于将速度转换为压力。常见设计:蜗壳式泵壳(螺旋形结构,保证水流平稳)和导流壳式泵壳(具有更高效率)。
引水系统:在吸水作业前排出泵和吸水管中的空气。类型包括:
真空引水器:采用旋转叶片式或活塞式设计。快速且高效。现代消防车中最常见。
排气引水器:利用发动机排气产生真空。结构简单,但效率较低。
电动引水器:由电机驱动。无需泵旋转即可完成引水。可保护机械密封,避免因干转造成损坏。
压力安全阀:防止压力过高。当压力超过设定值时开启。保护水带、水泵和消防员。
压力调节器:自动保持设定压力。通过调节发动机转速来补偿流量变化。降低操作人员工作负担。可提供压力模式(保持预设压力)和转速模式(保持预设发动机转速)。
PTO(动力输出装置):连接发动机和水泵的装置。将发动机动力传递给水泵。消防车通常采用夹层式PTO(安装在发动机和变速箱之间),以实现全部动力输出。
| 水泵类型 | 优势 | 典型应用 |
|---|---|---|
| 单级离心泵 | 流量大、设计简单、成本效益高 | 市政消防车 |
| 两级消防泵 | 压力更高,可切换模式 | 高层建筑灭火、长距离铺设水带 |
| 中置消防泵 | 平衡性更好,运行稳定 | 标准消防车辆 |
| 后置消防泵 | 维护更容易,冷却效果更好 | 机场和工业消防车 |
| 比较项目 | 消防泵 | 标准水泵 |
|---|---|---|
| 工作压力 | 高(0.8–2.5 MPa) | 较低(0.2–0.6 MPa) |
| 流量 | 高(1,200–6,000 L/min) | 中等(500–2,000 L/min) |
| 连续运行 | 是(设计用于长时间使用) | 取决于型号 |
| 由动力输出轴驱动 | 是 | 通常不是 |
| 消防标准符合性 | 是(通过 NFPA、EN、GB 认证) | 否 |
| 应用领域 | 消防与救援 | 工业、农业、生活供水 |
| 应用场景 | 推荐水泵 | 原因 |
|---|---|---|
| 市政消防 | 单级泵(1,200–3,000 L/min) | 性价比高,能够满足大多数火灾需求 |
| 高层建筑 | 两级泵(2,000–4,000 L/min) | 更高压力,适用于垂直提升 |
| 石化工厂 | 两级泵(3,000–6,000 L/min) | 高流量和压力,适用于工业火灾 |
| 机场失事救援 | 后置式(4,000–6,000 L/min) | 高流量,维护更方便 |
| 野外消防 | 单级泵(1,000–2,000 L/min) | 轻便、可移动 |
消防泵通过离心力建立压力。当叶轮旋转时,会将水吸入中心,并以高速向外甩出。泵壳通过降低水流速度,将这种高速水流转化为压力。
影响压力的因素:
叶轮转速:转速越快 = 压力越高。叶轮转速与发动机转速(RPM)成正比。
发动机转速(RPM):发动机转速越高 = 叶轮转速越快 = 压力越高。操作员通过调节发动机油门或使用压力调节器来控制压力。
泵的设计:两级泵通过将两个叶轮串联使用,可以实现比单级泵更高的压力。
管径:管径越小 = 压力越高但流量越低。管径越大 = 压力越低但流量越高。操作员必须根据消防任务在压力和流量之间进行平衡。
水源:充足的供水对于维持压力至关重要。供水不足会导致压力下降。
1. 泵无法引水
可能原因:吸水软管漏气、滤网堵塞、引水装置无法工作。
解决方案:检查并拧紧所有吸水软管连接处;清洁滤网;检查引水系统(真空泵或电动引水装置),如有需要进行维修。
2. 水压低
可能原因:滤网堵塞、发动机转速不足、叶轮磨损、系统内有空气。
解决方案:清洁滤网;提高发动机转速;检查叶轮磨损情况,如有需要进行更换;检查是否漏气并重新引水。
3. 气蚀
形成原因:当泵无法获得足够的水量时会发生气蚀。叶轮会在水和蒸汽气泡的混合物中旋转。当这些气泡破裂时,会产生冲击波,损坏叶轮并导致严重的压力波动。
避免方法:切勿让泵的运行速度超过供水能力;监测进水压力;如果真空度过高,应降低泵速;确保滤网未堵塞。
4. 漏水
检查项目:检查所有密封件和垫片;检查泵壳是否有裂纹;确保排水阀关闭;立即更换磨损的密封件。
5. 过热
原因:泵干转、冷却不足、无水流情况下长时间运行。
维护提示:切勿在无水情况下运行泵;确保冷却管路畅通;运行间隔期间让泵冷却;定期检查热泄压阀。
» VIII. 实际案例研究:市政消防部门泵系统升级
背景:
某市政消防部门拥有一支老旧消防车队,需要升级三辆一线消防车上的泵系统。现有泵系统在高层建筑灭火作业期间难以保持压力,并且经常需要维修。
挑战:
高度超过50米时压力不稳定
从天然水源吸水速度慢(引水时间 >45秒)
高压状态下流量低
密封件故障和叶轮磨损频繁
解决方案:
CB10/60消防泵(60 L/s @ 1.0 MPa)
电动真空引水装置(提高引水速度)
自动压力调节器(保持压力稳定)
升级后的泵密封件和轴承
采用更大滤网的新型吸水软管
结果:
| 指标 | 之前 | 之后 |
|---|---|---|
| 50米高度处的压力 | 0.6 MPa | 0.9 MPa |
| 引水时间 | 45秒 | 18秒 |
| 全压力下的流量 | 40 L/s | 55 L/s |
| 每年更换密封件次数 | 4 | 0 |
压力提高了25%,吸水时间缩短了35%,消防效率显著提升,维护成本降低了60%。该部门报告称,大规模火灾期间响应时间更快,泵送更加可靠。
1. 确定所需流量
| 应用场景 | 推荐流量 |
|---|---|
| 市政消防 | 30–60 L/s |
| 工业园区 | 60–100 L/s |
| 机场坠机救援 | 100+ L/s |
| 野外消防 | 20–40 L/s |
| 高层建筑 | 40–80 L/s |
2. 确定所需压力
| 应用场景 | 推荐压力 |
|---|---|
| 市政消防 | 0.8–1.0 MPa |
| 工业园区 | 1.0–1.2 MPa |
| 石化工厂 | 1.2–1.4 MPa |
| 机场消防救援 | 1.0–1.2 MPa |
| 高层建筑 | 1.5–2.5 MPa |
3. 考虑水源
消火栓供水:单级泵即可满足需求。无需引水。
车载水箱:单级泵或两级泵。吸水作业时需要引水。
天然水源(吸水):需要真空引水装置。高扬程时采用两级泵。
4. 消防车尺寸和配置
| 底盘 | 推荐泵型 |
|---|---|
| 4×2 | 单级泵,1,200–2,000 L/min |
| 4×4 | 单级泵,2,000–3,000 L/min |
| 6×4 | 两级泵,3,000–4,500 L/min |
| 8×4 | 两级泵,4,000–6,000 L/min |
问:什么是消防泵?
答:消防泵是一种通过取力器(PTO)系统由消防车发动机驱动的离心泵。它从车载水箱、消火栓或天然水源中抽取水,通过叶轮旋转提高水压,并将高压水输送至水带或消防炮,用于灭火作业。
问:消防泵如何提高水压?
答:叶轮以高速(1,500–2,500 RPM)旋转,将水吸入中心并通过离心力将其甩向外部。泵壳通过降低高速水流速度将其转化为压力。叶轮转速越高,压力越高。
问:消防泵与普通水泵相同吗?
答:不相同。消防泵专为更高压力(0.8–2.5 MPa)、更高流量(1,200–6,000 L/min)以及持续应急运行而设计。普通水泵工作压力较低,不适用于消防或由取力器驱动的系统。
问:消防车泵由什么提供动力?
答:消防车发动机通过取力器(PTO)系统为消防泵提供动力。当操作员接合取力器时,发动机动力会被重新传递至泵叶轮,使其旋转。无需单独的发动机。
问:为什么消防泵需要引水装置?
答:从湖泊、河流或池塘吸水前,引水装置会排出泵和吸水管中的空气。离心泵在系统中存在空气时无法输送水。引水装置产生真空,使大气压力推动水进入泵内。
问:单级消防泵和两级消防泵有什么区别?
答:单级泵只有一个叶轮,能够在中等压力下提供高流量。两级泵有两个串联的叶轮,可以提供更高的压力。两级泵可以在流量模式(高流量)和压力模式(高压力)之间切换。
问:消防泵可以从河流取水吗?
答:可以。消防泵可以通过抽水方式从河流、湖泊、池塘和游泳池取水。引水器会将吸水管和泵内的空气排出,形成真空。大气压力将水推入泵中。最大实际提升高度约为7–8米。
问:消防泵空化的原因是什么?
答:当泵未获得足够的水时,会发生空化。叶轮在水和气泡混合物中旋转。当这些气泡塌陷时,会产生冲击波损坏叶轮。空化的原因包括泵转速超过水源供水能力、过滤器堵塞或吸入高度过高。
问:消防泵应多久维护一次?
答:日常检查(噪音、振动、泄漏)、每周测试(引水器、压力调节器)、每月检查(叶轮、轴承、泄压阀)、每年进行全流量测试和静水压力测试。定期维护可防止紧急情况下发生意外故障。
问:如何为我的消防车选择合适的消防泵?
答:考虑所需流量(根据火灾风险)、压力要求(根据建筑高度)、水源(消火栓、水箱或自然水源)、消防车底盘(4×2、4×4、6×4、8×4)、泵品牌及可靠性,以及维护和服务支持。泵必须与车辆的发动机功率和PTO配置匹配。
消防泵利用离心力提高水压。叶轮吸水并向外抛射,将速度转换为压力。
大多数消防车泵通过PTO系统(动力输出)供能。发动机功率被引导至泵,无需单独发动机。
水源可以来自车载水箱、消火栓或开放水源。从自然水源抽水需要使用引水器将吸水管中的空气排出。
引水系统在从自然水源取水前排出空气。真空引水器最为常见,电动引水器可保护机械密封。
泵的性能取决于流量、压力、叶轮尺寸和发动机功率。将泵与灭火任务匹配至关重要。
适当的维护(每日、每周、每月、每年)可提高可靠性和使用寿命。定期测试可防止紧急情况下出现意外故障。
了解泵的操作有助于购买者选择适合消防车的规格。泵必须与底盘、PTO和灭火需求相匹配。
