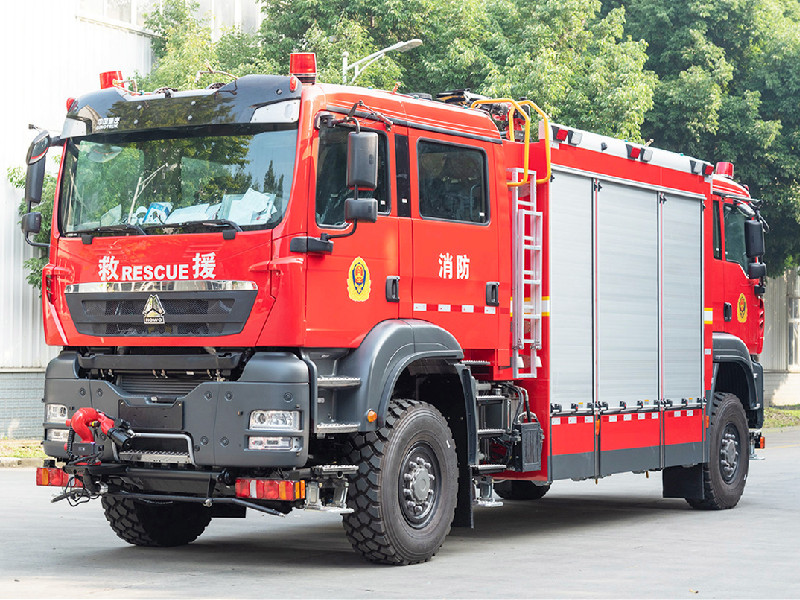

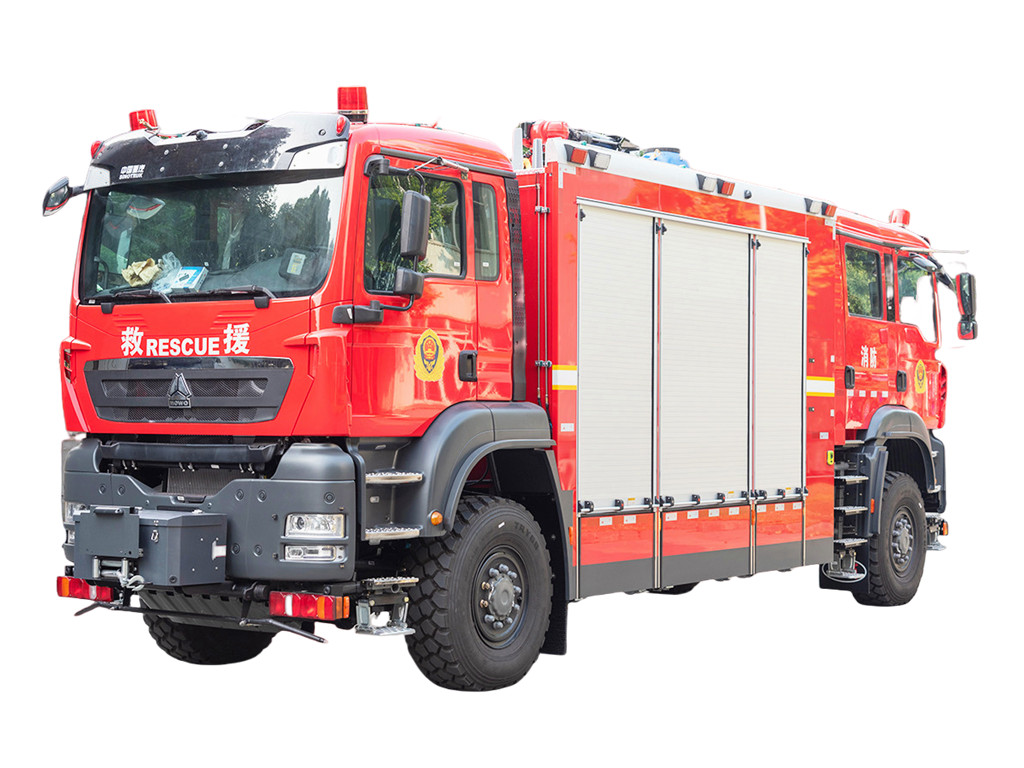

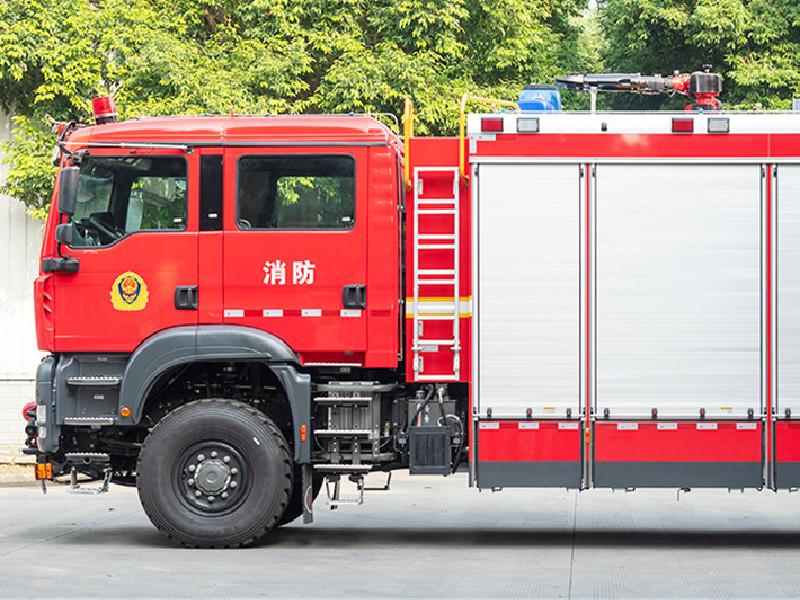

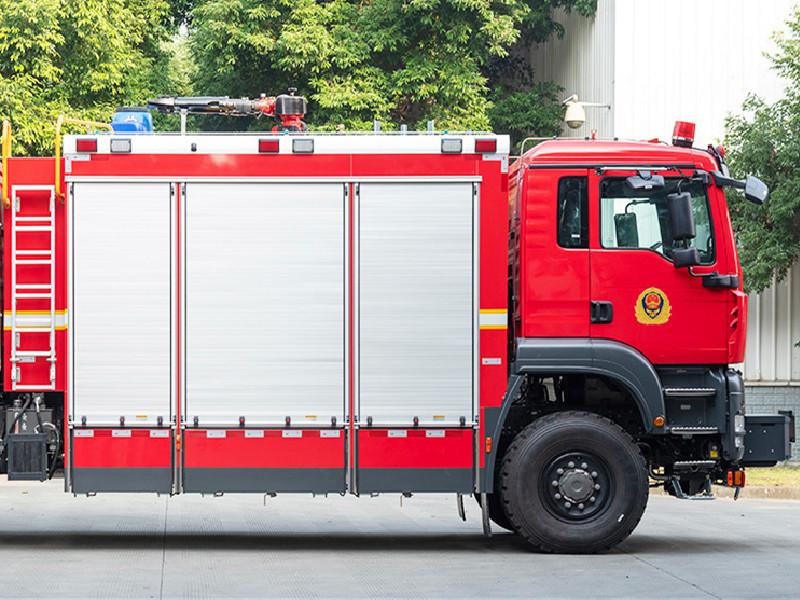

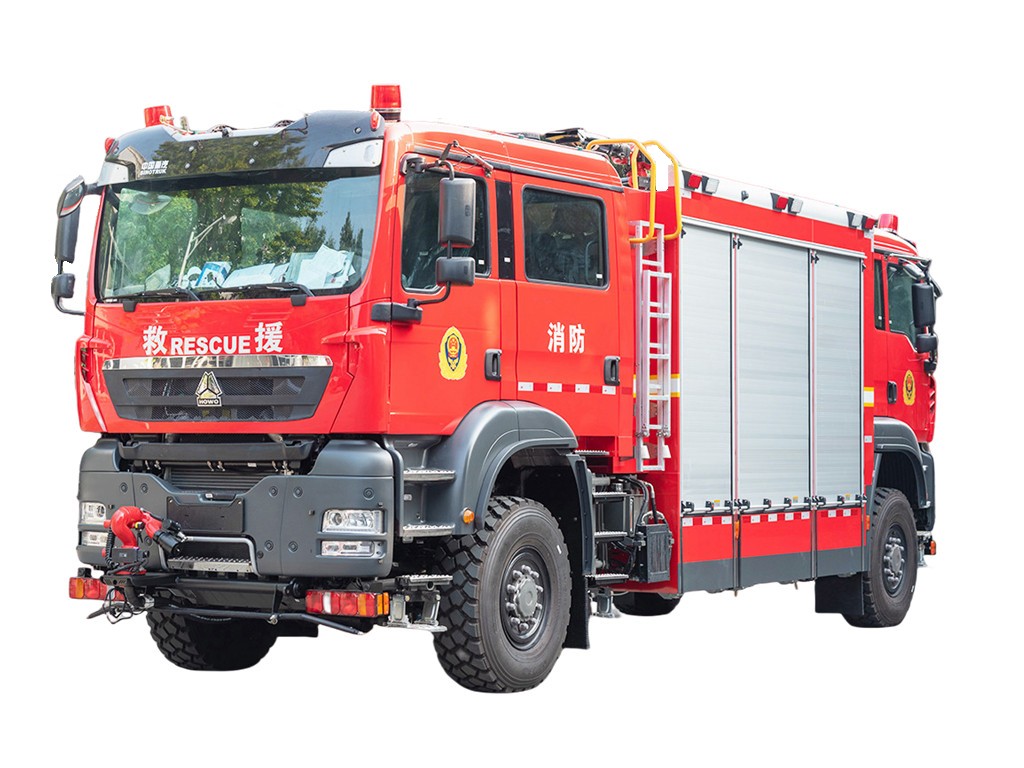

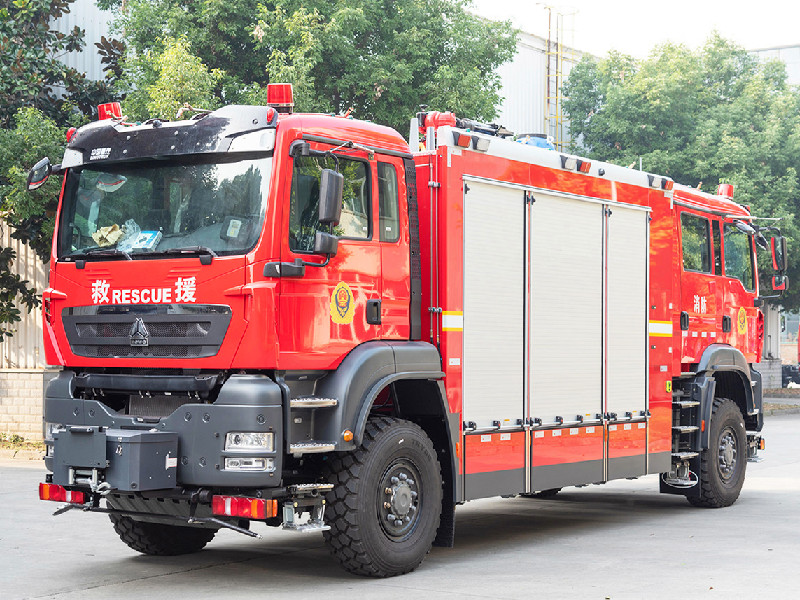

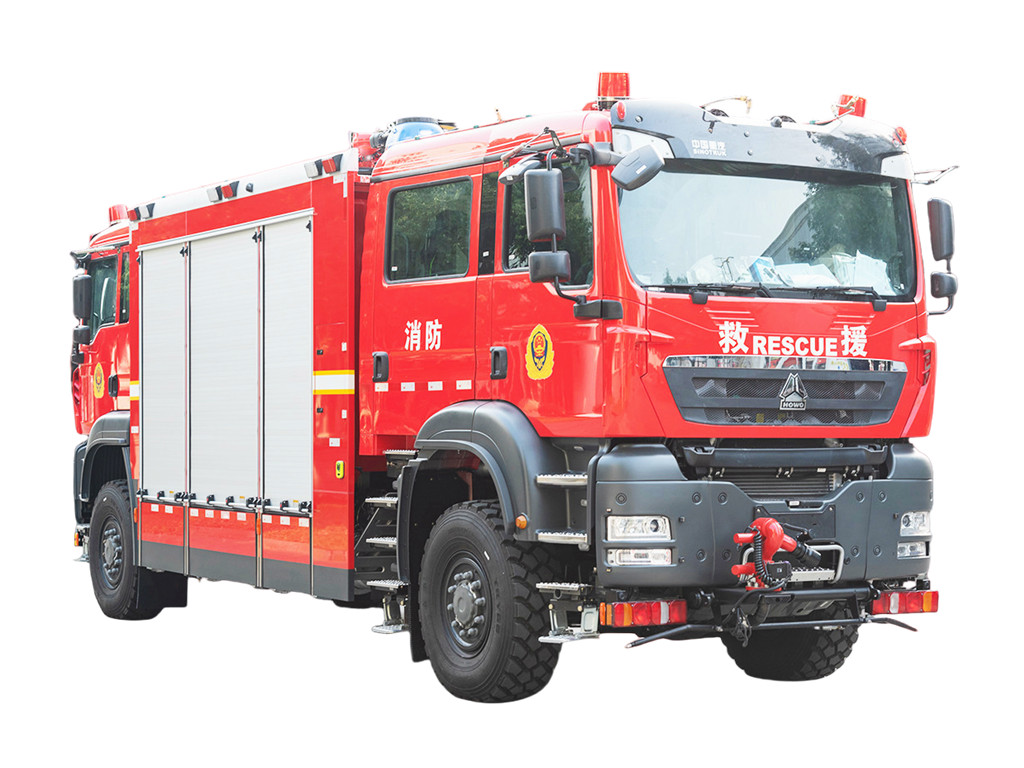

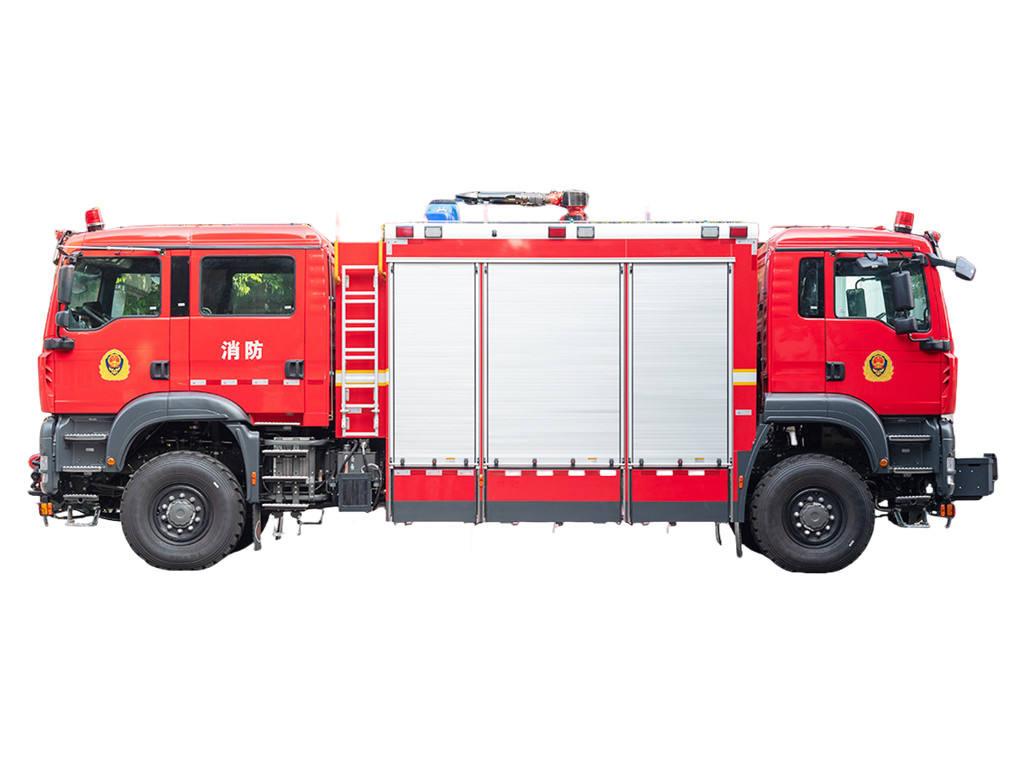

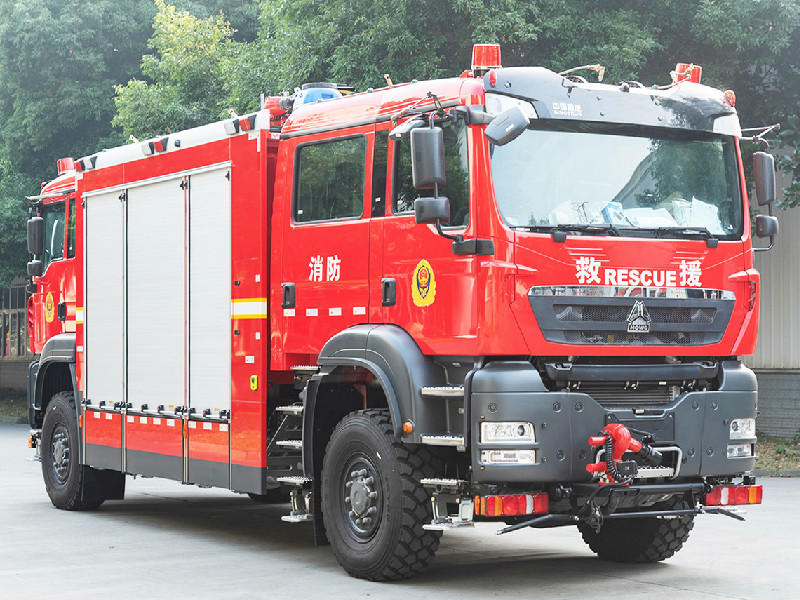

豪沃4x4全地形隧道救援消防车

Technical Specification for Howo 4x4 all terrain Tunnel Rescue Fire Truck

Truck

Make/Model Line: SINOTRUK 4X4 LHD
Emission standard: Euro 6
Horsepower: SINOTRUK MC07H.35-60 diesel engine with 350hp
Front /Rear loading: 7T+16T

Tire Size: 12.00R20, with 1 spare tire
Wheelbase: 4,600mm

Cabin

Red color as customized
Mode Double cabin on two sides, one side with double row for 2+4 seats, ont side single row for 2 seats
Totally 8 person allowed, air conditioner, power assist, radio, MP3, etc.

Water tanker

材质：优质PP材质油罐车装置，永不生锈
容量：6,000 升

形状 方形圆柱形
材质：PP
壳厚：5-8毫米

消防泵

品牌/型号
起源
标准
额定转速
输出：
轴向功率
吸力深度
优势

CB10/60
中国雄镇
国标标准
3,280±50
标称输出：10 巴时 3,600 升/分钟
102千瓦
7分钟
消防泵及其部件非常坚固且极其可靠。
耐污垢和水。由于采用离心式设计，消防泵不耐霜冻，因此可以快速彻底地排空。

屋顶火灾监测器：

品牌/型号

PS60

起源

中国西部

安装地点

在消防车的车顶

水平范围

0-360°

垂直旋转角度：

（-）45°-70°

压力/流量

1.0MPa/最大流量：3280L/M

范围

水深≥70m

灭火系统

管道系统

a) 吸水口：在消防车尾部设置两个6英寸吸水口，并配有手动控制阀门，在相应的管路位置设置专用橡胶弹性连接装置。

b) 出水口：车体两侧各有2个2.5英寸常压出水口，水泵至水箱有水箱注水管路，安装有2.5英寸球阀1个，消防炮1个
c) 注水口：左右两侧各设一个注水口，并配有手动控制阀。
泵房。

d) 残水排放管道：在最低且容易接近的位置设置残水排放旋塞，需要时可迅速排出残水。

e) 冷却水管路：PTO 配备强制冷却水管路，连接至进水口和
泵的出口管路上装有阀门，可以通过真空方式排出残留的水。

泵驱动系统：

动力输出（PTO）系统：

安装方法：

夹心类型

冷却：

循环水冷却

传动轴：

高平衡精密传动轴，采用特殊中间支撑连接。

出水口、接口、吸入口，仅供参考

坦克结构：

前后两侧均有密封板，罐体两侧有壁板，纵、
横向振荡防护板采用梯形钢，增加强度，水箱经过严格的漏水试验和强度可靠性试验。
副车架：

结构特点：

罐体与副车架采用具有减扭矩性能的弹性连接座连接，不仅增加了车架与罐体连接的灵活性，防止上部结构变形断裂，而且增加了上部车体储物箱的强度，使底盘性能更佳。同时，标准化的副车架实现了上部车体的柔性装配。

设备箱及泵房：

材质：设备箱体、泵房、内框架采用高强度铝合金型材，内饰板采用氧化铝板。

结构：车架为全铝合金框架焊接结构，前部为设备箱，后部为泵房，外壳采用铝合金板粘贴技术。
内饰面板和底板均采用光滑拉丝铝合金材料。

配有合适固定设施的设备储存隔间，带有滑动抽屉和固定搁板，可安全轻松地存放设备。

隔间为固定轻合金阳极氧化卷帘门。
泵室位于车辆后部。

后部采用铝制卷帘门或钢板封闭。卷帘门：
带有条带和升降杆的阳极氧化屋顶卷帘式百叶窗。

每个百叶窗在打开时都配有自动照明。

带自动内部照明的储物柜，仅供参考

屋顶平台：

屋顶板将用于存放吸尘软管和伸缩梯，并将由铝制花纹板覆盖，以便于移动。

消防车后部将配备轻质合金车顶通道梯。

后车顶通道梯

两侧踏板

位置：卷帘门下方

材质：高强度板铝合金型材，具有防滑功能

结构：踏板为铝合金板整体拉伸结构，强度高于骨架焊接结构，踏板承重可达150kg以上，踏板表面采用防滑处理。
设计有弹簧锁定功能，防止踏板在行驶过程中自动翻转

电气系统：

位于驾驶室顶部的报警灯为长条形灯，配备100W报警控制系统。消防车顶部两侧各安装三个闪光灯。两个LED侧灯
车顶两侧装有警示灯。车底装有安全标志灯。车前、后两侧装有示宽灯和观察灯。车顶后部装有一只24V、35W的LED探照灯。电路独立设计。

消防控制面板：

位置 后泵舱内
结构：

根据车辆配置，可选配多种控制模块，所有消防
各部件均为电气控制，采用PLC智能控制；机器上的所有按钮、开关、指示灯
控制面板均以英文标注。管路布置及简要操作说明均设置在
面板显眼位置。面板具有防水防尘设计模式，防护等级可达IP56。

电气套件：

1)照明：驾驶室内部的照明系统由底盘制造商提供。泵
隔间和储物柜在夜间运行时会发光，滚筒运行时会自动打开
2)警示灯：

驾驶室顶上的长条灯

将在机舱内安装一套带有控制装置的完整公共广播系统。
3）控制板：

以下控制装置/灯位于驾驶室内，靠近驾驶员或副驾驶员座椅。
“闪光灯”警告灯。

绘画

红色油漆：船舱、设备箱、泵房（百叶窗除外）
前保险杠将漆成白色或红色。

（整辆消防车的颜色也可定制。）

所有操作开关均有铭牌及注意事项标志。

消防车性能符合国际标准。
所有仪器和控制装置均印有或雕刻有英文

设备箱内的支架或抽屉根据人体工程学原理设计，
更容易获得装备。

文档：

我们将提供一套完整、全面的英文文档：
完整的消防车辆操作和维护手册。
底盘操作及维护手册

消防车辆、消防泵和所有连接设备的备件手册。
