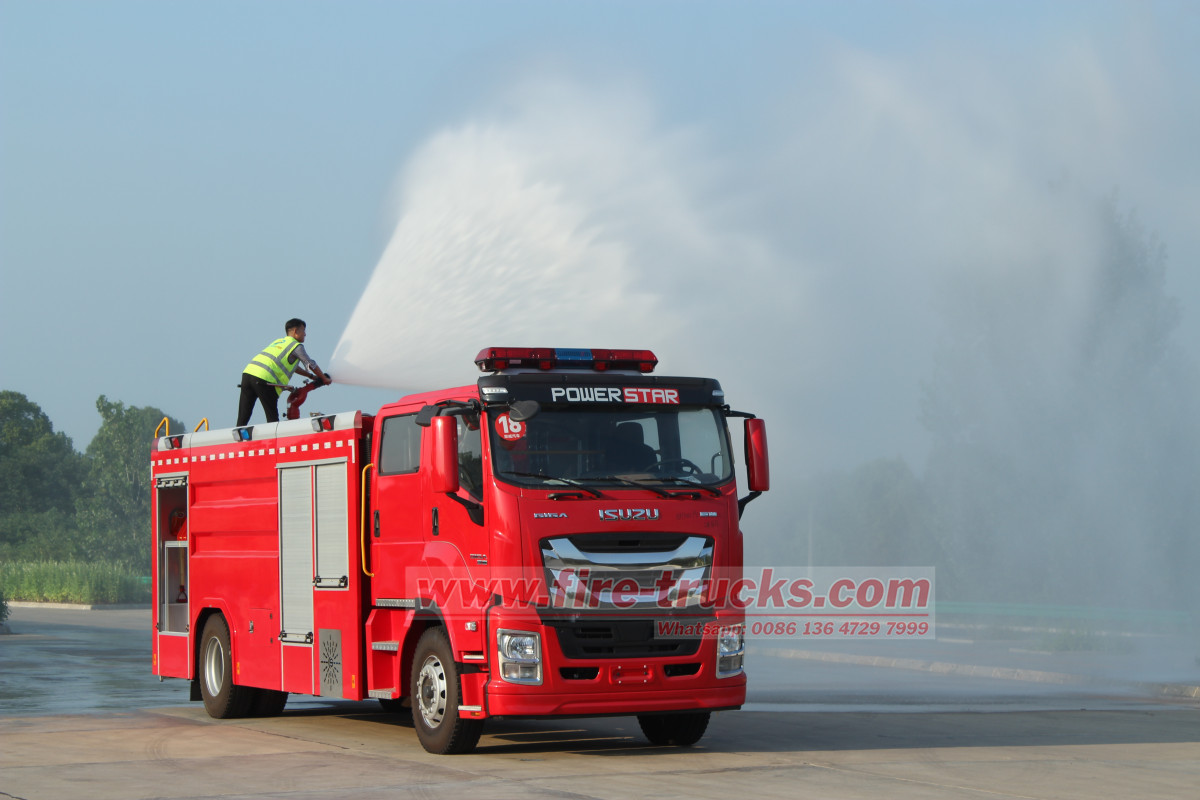

五十铃giga水泡沫消防车技术图纸

消防救援重型卡车工程图纸，也称五十铃重型消防车图纸。当今，随着城市化进程不断加速，高层建筑、地下空间和复杂工业设施的增加，对消防救援提出了更高的要求。传统的消防车往往难以应对这些复杂的场景。因此，设计一款能够应对未来挑战的重型消防车，已成为消防技术发展的重要方向。基于2025年的技术背景，本文将探讨一款创新型重型消防车的图纸设计，并分析其独特性。  1. 设计理念：智能化与模块化结合未来的重型消防车不仅仅是一台“灭火机器”，更是一个集智能化、模块化、多功能于一体的移动救援平台。图纸设计的核心理念是“智能感知、快速响应、多场景适应”。通过人工智能、物联网和模块化设计，这款消防车能够在不同场景下快速切换功能，最大限度地提高救援效率。    2. 外观设计：流线型和高强度材料在外观方面，这款重型消防车采用流线型设计，不仅降低了风阻，还提高了车辆的空气动力学性能。车身采用高强度合金材料制造，能够在高温、爆炸等极端环境下保持结构稳定性。车顶配备可伸缩的无人机发射平台，能够在火灾初期快速部署无人机进行火情侦测。 3. 动力系统：混合动力和全地形适应性动力系统采用混合动力设计，结合了柴油发动机和电动机的优点。柴油发动机提供强大的动力输出，而电动机则在低速和城市环境下实现零排放。此外，车辆配备全地形适应系统，包括可调悬挂和履带驱动，能够在山地、沼泽等复杂地形自由通行。 4. 智能设备：AI火灾分析和自动灭火车辆配备基于人工智能的火灾分析系统，能够通过传感器和摄像头实时采集火灾数据，分析火势蔓延趋势，自动生成最佳灭火方案。同时，车辆配备自动灭火装置，能够在无人操作的情况下精准投送灭火剂，降低消防员的危险性。 5. 模块化设计：多功能救援平台这款重型消防车的最大亮点在于其模块化设计。车身被划分为多个功能模块，包括灭火模块、救援模块、医疗模块和通讯模块。可以根据不同的任务需求快速更换模块。例如，在高层建筑火灾中，可以安装高空救援模块；在化学泄漏事故中，可以安装化工防护模块。这种设计极大地提高了车辆的适应性和灵活性。 6. 人机交互：虚拟现实和远程操控为了提高消防员的作战效率，车辆配备虚拟现实（VR）控制系统。消防员可以通过VR设备远程操控车辆和灭火设备，减少进入危险区域的次数。此外，车辆还支持远程操控功能，指挥中心可以通过5G网络实时操控车辆，实现无人化救援。 7. 环境保护和可持续性：绿色消防技术在环保方面，这款重型消防车采用绿色消防�

38米高空消防车技术设计图纸涵盖车辆结构、液压系统、电气系统、喷射系统和安全设计等多个关键部件，确保车辆在复杂的火灾现场能够高效、灵活、安全地运行。通过持续的技术创新和优化，38米高空消防车将在未来的消防救援中发挥更加重要的作用。 五十铃GIGA 38米高空消防车是一款专用于高层建筑、大跨度空间、石化等场所消防救援的消防设备。采用五十铃GIGA 6x4或8x4驾驶室卡车底盘，法士特12挡变速箱，专为消防应用设计。其核心功能是通过升高臂架将消防炮或喷射装置升高到38米的高度，实现远距离、精准的消防作业。该车型主要由折叠伸缩臂结构、电动遥控消防炮、罐体和二级底盘组成。臂架通常采用多节伸缩设计（例如两节臂、三节臂或四节臂），臂架末端安装有电子遥控消防炮。消防员可以通过电动遥控装置灵活调节高空喷射角度，进行喷水、洒水或泡沫喷射等消防作业。   其臂架的伸缩运动由液压缸、链条和导轮同步控制。消防水带固定在伸缩臂的一侧，随臂架一起伸缩升降。操作员可以通过旋转台上的电动控制手柄控制臂架的伸缩和旋转，确保消防作业的灵活性和效率。此外，38米高空消防车还具有超大跨度作业能力，可以实现三维协调作业和超近距离精准灭火，适用于高层建筑、大跨度空间、石化等复杂火灾场景。 以下是其技术设计图纸的详细分析。1. 车辆结构设计车辆结构设计是38米高空消防车的基础，主要包括底盘、举升臂、旋转台和驾驶室。底盘采用高强度钢材制造，确保车辆在复杂路况下的稳定性和承载能力。举升臂采用多节伸缩设计，最大举升高度为38米。臂架采用轻量化铝合金材料制成，既保证强度又减轻了车辆重量。旋转台设计为360度全旋转结构，确保消防车在作业过程中能够灵活调整喷射角度。 2. 液压系统设计液压系统是高空消防车的核心动力系统，主要由液压泵、液压缸、液压马达和液压管路组成。液压泵采用高压大流量设计，确保举升臂快速伸展和稳定支撑。液压缸采用双作用设计，实现对举升臂的精确控制。液压管路采用高强度耐压材料，确保系统在高压环境下的安全可靠性。 五十铃GIGA 38米高空云梯消防车，配备14000升水和泡沫 序号 主要项目 技术参数 2.1 型号 PST5341JXFYT38 2.2 外形尺寸 12000×2500×4000mm 2.3 满载重量 34000公斤 2.4 乘员人数 1+1（含驾驶员） 2.5 最大速度 90km/h 2.6 容量 10000升水 & 4000升泡沫。PP复合材料液罐 2.7 消防泵流量 100L/s @ 10bar 2.8 消防炮 5700L/min流量，70m射程 2.9 最大工作高度 32米 3. 铝合金上装结构3.1 驾驶室 结构：单排双门驾驶室。 座椅：1+1，配有3点式安全带。

五十铃巨型泡沫消防车二维技术设计图纸是实现车辆功能的关键。其设计需要综合考虑结构、系统、材料和工艺等多个方面。通过科学的设计和制造，水罐泡沫消防车能够在消防救援中发挥重要作用，保护人民的生命和财产安全。五十铃巨型水罐泡沫消防车是一款集水罐车和泡沫消防车功能于一体的特种车辆，广泛应用于灭火和化学泄漏处理等紧急情况。以下是水罐泡沫消防车技术设计图纸的详细分析。发动机及性能配备一台5.2L五十铃4HK1-TCG涡轮增压柴油发动机，在2500转/分时可输出205马力，扭矩为506牛米。符合欧五排放标准，确保燃油效率和低环境影响。 底盘设计基于加固的五十铃巨型4X级FTR底盘打造，总重（GVWR）为15000公斤。坚固的车架支持重型消防作业，4800毫米的轴距确保稳定性。 消防系统集成水和泡沫双剂系统，能够喷射3000升/分钟的水和1500升/分钟的泡沫。通过前置监控器操作，射程达60米。 罐容包括一个6000升的不锈钢水箱和一个1000升的泡沫浓缩液箱。两个水箱都具有耐腐蚀涂层和快速注水口。 泵规格由一台离心泵驱动，最大压力为10巴。通过符合人体工程学的阀门控制，支持同时喷水/泡沫或独立操作。 1. 整车结构设计五十铃巨型水罐泡沫消防车的整车结构设计包括底盘、车身、水箱、泡沫箱、泵房和操作平台。底盘通常采用重型卡车底盘，以确保车辆的承载能力和稳定性。车身采用高强度钢材，具有良好的抗冲击性和耐火性。水箱和泡沫箱分别用于储存水和泡沫灭火剂。 2. 水系统设计水系统是五十铃巨型水罐泡沫消防车的核心部分，包括水泵、水管、喷嘴和控制系统。水泵采用高压离心泵，能够提供稳定的水压和流量。水管采用高压耐腐蚀橡胶或复合材料，以确保在极端环境下正常运行。3. 泡沫系统设计泡沫系统由泡沫箱、比例混合器、泡沫泵和喷射装置组成。泡沫灭火剂储存在泡沫箱中，比例混合器将泡沫剂与水按一定比例混合形成泡沫溶液。泡沫泵将混合后的泡沫溶液输送到喷射装置，喷射装置设计为多功能的，可以远距离喷射或近距离覆盖。4. 动力及传动系统设计五十铃巨型水罐泡沫消防车的动力系统通常采用柴油发动机，具有功率大、油耗低的特点。传动系统包括变速箱、传动轴和驱动桥，以确保车辆在不同路况下的行驶性能。5. 安全及智能化设计这辆五十铃巨型水罐泡沫消防车在设计中注重安全和智能化。车辆配备了ABS防抱死制动系统、ESP车身稳定系统和倒车雷达等安全装置。智能化设计包括GPS定位系统、远程监控系统和自动灭火控制系统，可以实时监控车辆状态和火情，提高救援效率。 3. Foam system
