五十铃 FVR 5000L 泡沫动力消防车技术图纸分享

Moldova Emergency Isuzu fire service pickup, also named Isuzu fire rescue pickup or Isuzu RIV pickup, combine high mobility with strong off-road capabilities, adapting to various rescue needs. In cities, they can nimbly navigate narrow streets and underground parking lots, quickly towing broken-down vehicles; in complex terrain, they can penetrate mountains and sandy areas to perform personnel search and rescue and transport supplies.   Furthermore, they can be modularly modified to transform into small fire trucks, emergency power vehicles, drainage and flood control vehicles, participating in initial fire suppression, power supply assurance, and urban flooding management, making them highly efficient equipment for emergency rescue and municipal engineering.     Moldova Emergency Isuzu fire service pickup drawing share   Moldova Emergency Isuzu fire service pickup drawing share     Highspeed road accident Repairs ISUZU Pickup truck rescue vehicles, with their compact and agile bodies, can quickly reach the scene of highway accidents. They can move broken or damaged vehicles by lifting and towing, and with the help of onboard demolition tools, first aid kits, fire extinguishers and other equipment, they can assist in rescuing trapped people, dealing with initial fires, efficiently clearing roads, and ensuring highway traffic order and driver and passenger safety.     Energency Line Repairs ISUZU brand Pickup truck rescue service vehicles, equipped with generators and repair tools, can support emergency line repairs and ensure the rapid restoration of communication networks, making them an important force in emergency communication support.     Earthquake Rescue After the earthquake, ISUZU 4X4 pickup trucks, with their strong off-road capabilities, went deep into the disaster area, carrying demolition and life detection equipment to search for trapped people, transport emergency supplies, and also serve as temporary command and power supply nodes to restore lifelines to the earthquake zone.     Trafic Accident Rescue ISUZU Pickup truck emergency service vehicles quickly rushed to the scene of the traffic accident to carry out on-site warning, rescue of the injured, road clearing and traffic control, cooperate in handling the accident and emergency, quickly restore road traffic, and do everything possible to ensure the safety and efficiency of accident rescue.         Emergency Rescue Equipment List for ISUZU Pickup Fire Service Vehicle   Category Equipment Name Specification Quantity Purpose Configuration Level Fire Fighting & Water Supply System Vehicle-mounted fire pump Medium & low pressure 1.0~2.0MPa 1 set Pressurized water supply at fire scenes Mandatory   Fire hose Φ65 20m per roll 4~6 rolls Water transmission and connection Mandatory   Dual-purpose straight & spray fire nozzle DN65 2~3 pieces Water jet fire fighting & mist prot...

Sinotruk Sitrak urban main fire fighting vehicle, also called as HOWO brand civil defence firefighting vehicle or HOWO chassis city fire department truck, produced by our company is built on the ZZ5206N471GF5 Class 2 truck chassis manufactured by Jinan Truck Co., Ltd. of China National Heavy Duty Truck Group. Equipped with an original double-row cab, the vehicle can carry up to 6 crew members including the driver, providing comfortable and flexible driving experience.   PDF Download: SITRAK Urban Fire Rescue Truck design 3D drawing   SITRAK Urban Fire Rescue Truck design drawing   HOWO brand civil defence firefighting vehicle is fitted with the WIT-CAFS-PRO-60/100 on-board compressed air foam system, which features simple operation and fully automatic real-time precise microcomputer control for foam generation, together with multiple protection and alarm systems. Firefighters can conveniently select different fire extinguishing foam types such as dry foam and wet foam via push buttons in accordance with complex fire scene conditions. This system is pre-charged with both Class A and Class B foam concentrates, enabling efficient extinguishing and control of Class A and Class B fires with excellent environmental performance, which significantly enhances the fire extinguishing efficiency of the fire fighting vehicle.       HOWO chassis Fire Department Truck Main Specifications: Item Specification Model CS5180GXFAP60／S6 Overall Dimensions 9200 × 2520 × 3600 mm Gross Vehicle Mass 18450 kg Liquid Capacity 4500 L (Water); 600 L (Class A Foam); 1000 L (Class B Foam) Maximum Speed 110 km/h Rated Flow of Fire Pump 60 L/s @ 1.0 MPa Rated Flow of Fire Monitor 48 L/s @ 0.8 MPa Fire Monitor Range ≥70 m (Water); ≥60 m (Class B Foam) Front Winch Specification Max. Pulling Force: 75 kN; Drive Type: Electric Lifting Light Specification Max. Ground Clearance Height: ≥8.3 m Approach Angle / Departure Angle 15° / 11°   SINOTRUK HOWO Urban Firefighting Vehicle 3D drawing   SINOTRUK HOWO Urban Firefighting Vehicle 3D drawing     SINOTRUK HOWO Urban Firefighting Vehicle Capacity:  Item Specification Capacity 4500 L water; 600 L Class A foam; 1000 L Class B foam Material Tank body made of 304 stainless steel plates - Tank side and end plates: 3 mm stainless steel plates - Tank top plate: 3 mm stainless steel checkered plate Structure Steel plate welded structure with built-in anti-slosh baffles Equipment - 2 manhole covers with quick-locking and quick-release devices - 3 liquid level indicators - 3 drain outlets controlled by manual valves - 2 breather valve ports - 1 overflow device - 1 Class A foam filling port Technical Requirements Comply with relevant provisions of XF 39 Fire Fighting Vehicles – Requirements and Test Methods   drawing of HOWO brand civil defence firefighting vehicle   drawing of HOWO brand civil defence firefighting vehicle   HOWO Urban Fire Vehic...

Isuzu Chassis Fire Trucks Body Builders User Manual, also known as the Isuzu fire truck chassis body assembly manual, Isuzu fire fighting vehicle body builder handbook, or Isuzu fire engine body fabrication user manual, is a core technical guide designed specifically for fire truck modification manufacturers. Based on Isuzu's mature commercial chassis, it focuses on the entire process of modifying, assembling, and adapting fire truck-specific superstructures, serving as a crucial technical document bridging the gap between the original chassis design and customized fire-fighting functions.   Directly Download: Isuzu chassis Fire Trucks body builders user manual              The core content of the Isuzu Fire Truck Chassis & Body Assembly Manual revolves around chassis compatibility. It first clarifies the structural parameters, frame strength data, power output interfaces, and electrical system specifications of Isuzu fire truck chassis (including light/medium/heavy-duty series such as ELF, FVR, and GIGA), providing precise technical guidance for superstructure modifications.   Secondly, the installation standards for the dedicated fire-fighting superstructure are specified in detail, including the fixing specifications for water tanks/foam tanks, the connection requirements for fire pumps (such as the CB series) and power take-offs, pipeline layout and sealing standards, as well as the installation dimensions and load-bearing standards for equipment boxes, fire monitors, and other equipment, ensuring the structural stability and functional reliability of the modified vehicle.                           Meanwhile, the Isuzu Fire Fighting Vehicle Body Builder Handbook covers safety compliance requirements, clearly defining the emission standards, road safety regulations, and vehicle weight distribution principles that must be followed during the modification process, avoiding any impact on chassis performance and driving safety due to improper modification. Furthermore, it provides guidance on maintenance interface reservations and convenient maintenance design, helping modification manufacturers balance functionality and future maintenance, making it an essential technical manual for building compliant and efficient Isuzu chassis fire trucks.   Take a look at other Fire truck technical drawing that may be of interest to you:   ● ISUZU VC66 heavy fire vehicle user manual ● GIGA ISUZU Water fire engine operation manual ● Techical drawing for Isuzu ELF 700P 2500 liter foam fire truck ● HOWO Rescue Fire Fighting Truck mounted Crane technical drawing

五十铃 QL1070BUKWY 泡沫消防车图纸，也称为五十铃泡沫消防车图纸或五十铃救援消防车图纸，由五十铃 QL1070BUKWY 底盘、水箱和泡沫箱、消防泵、管道系统以及仪表和电气系统等组件组成。 这款五十铃底盘的泡沫灭火车配备可拆卸铝合金后梯，泵房位于车尾。水箱采用钢板焊接结构，水箱容量为1.36立方米，泡沫液容量为0.5立方米。 ▶ 卡车型号： 五十铃泡沫灭火车 ▶ S 消毒：1500升水 + 500升泡沫 ▶ 应用领域 消防救援部门/市消防局 卡车项目 规格 项目地点 五十铃 4x2 泡沫消防车 1500升，500升 消防救援部门 五十铃 QL1070BUKWY 泡沫消防车图纸 物品 规格 车辆型号 CS5070GXFPM20/Q6A 整体尺寸 6800×1990×2990 毫米 车辆总质量 6800公斤 液体容量 1500升（水）；500升（泡沫） 最高速度 95公里/小时 消防泵额定流量 30 升/秒 @ 1.0 兆帕 额定流量消防监视器 24 升/秒 @ 0.8 兆帕 火炮靶场 ≥55 米（水）；≥42 米（泡沫） 接近角/离去角 24° / 14° 新型五十铃2000L水泡沫消防车技术图纸分享 2026款五十铃泡沫灭火车CAD图纸分享 2026款五十铃驾驶室底盘消防车图纸分享 五十铃泡沫消防车的原始技术图纸 五十铃底盘泡沫罐消防车技术图纸 五十铃泡沫消防车的储水箱采用优质碳钢板制成，内壁经过防腐处理；泡沫罐则采用304不锈钢制成。该消防车配备了CB10/30型消防泵和PL8/24型双用途消防炮。 物品 规格 底盘型号 五十铃 600P QL1070BUKWY，符合中国国六排放标准 驱动类型 4×2 轴距 3815 毫米 最高速度 115公里/小时 发动机型号 4KH1CN6LB 额定功率 88千瓦 总质量 7020公斤 五十铃消防车正面图 泡沫燃料车右前视图 泡沫消防车后视图 物品 规格 容量 1360升（水）；500升（泡沫） 材料 水箱：采用优质碳钢板，内部经过防腐处理。 - 底板：4毫米碳钢板 - 侧板和端板：3毫米碳钢板 - 顶板：3毫米碳钢花纹板 泡沫罐：优质不锈钢板。 - 底板：4毫米不锈钢板 - 侧板和端板：3毫米不锈钢板 - 顶板：3毫米不锈钢花纹板 结构 钢板焊接结构，内部设有防晃挡板 设备 • 1 个带快速锁定和开启装置的井盖 • 2 个液位指示器 • 2 个由手动阀门控制的排水口 • 1 个呼吸阀连接 • 1 个溢出装置 技术要求 遵守XF 39的相关规定 消防车辆——要求和测试方法

CS5030TXFQC15 东风日产 RIV 消防皮卡是在东风日产 ZN1033UCM6A 四驱皮卡的基础上改装而成。整车主要由高机动性的双排座皮卡底盘、警示灯、车内可拉出式设备托盘等部件组成。 东风日产RIV火皮皮卡图纸分享 ▶ 卡车型号： 东风日产救援消防皮卡 ▶ S 认证：迅速救援 ▶ 应用领域 消防救援部门/市消防局 卡车项目 规格 项目地点 东风尼桑 4x4 消防皮卡 照明和消防设备 消防救援部门 核心目的： 01：用于在突发自然灾害、安全事故、火灾和其他紧急情况下运输应急救援设备和材料。 02：军事、公安特勤、消防救援支援。 分页符 物品 规格 整体尺寸（毫米） 5537 × 1850 × 1950 整备质量（公斤） 2205 车辆总重（公斤） 2580 发动机功率（千瓦） 122 居住人数 2+3 最高速度（公里/小时） 155 接近角/离去角（°） 33 / 25 单位功率（kW/T） 47.29 排放标准 GB18352.6-2016 中国Ⅵ 紧急维修 03：石油、化工、天然气、供水和供电管道的检查和紧急维修。 04：运输用于紧急维修和维护设备故障的设备和材料，例如高压输变电线路、高速公路和矿山。 日产消防皮卡正面图 侧视图消防车 后视消防车 船上文件 物品 01 车辆技术文件 02 底盘操作手册 03 底盘编号磨损 04 底盘维护手册 05 消防车操作手册 06 机箱质量保修卡 07 消防车合格证书 08 底盘合格证书 09 消防车售后跟踪服务卡 10 一套底盘工具 11 消防车交接清单 12 发动机编号磨损 东风日产救援消防皮卡工厂图片 东风日产消防皮卡的主要特点：（1）机动性强，通过性好；（2）车内配备可拉出的设备托盘，方便快捷地取用。

福田4x4 1500L消防皮卡 快速救援车，又称福田救援皮卡或福田快速消防车，因其机动性强、越野能力强、改装灵活等特点，被广泛应用于各种紧急救援场景，尤其适用于传统大型消防车难以到达的复杂地形和狭窄区域。 这 福田消防皮卡 配备铝合金后梯（可拆卸），泵房位于车辆后部。水箱采用钢板焊接，由优质铝合金板制成，容积为1.5立方米。车辆配备CB10/30消防泵和PS8/30W消防水炮。 福田1500L消防皮卡快速救援车辆技术图纸 ▶ 卡车型号： 福田 4x4 RIV 救援皮卡 ▶ S 处理量：1500升水 ▶ 应用领域 消防救援部门/市消防局 卡车项目 规格 项目地点 福田 4x4 RIV 皮卡 1500升，190马力发动机 消防救援部门 福田救援消防皮卡CAD图纸 福田救援消防皮卡CAD图纸 福田RIV侧视图 福田火牌皮卡侧视图 福田消防车后视图 物品 规格 车辆型号 CS5040GXFSG15/B6B 整体尺寸 5080 × 1940 × 2640 毫米 最大总质量 4130公斤 液体容量 150升（水） 最高速度 135公里/小时 消防泵额定流量 30 升/秒 @ 1.0 兆帕 额定流量消防监视器 30 升/秒 @ 0.8 兆帕 射程火炮 ≥ 60 米（水） 接近角/离去角 28° / 23° 福田RIV配备消防皮卡工厂图片 福田RIV配备消防皮卡工厂图片 福田RIV配备消防皮卡工厂图片 福田消防车车载设备 ： 类别 不。 姓名 规格 数量 单元 评论 灭火设备 1 吸水软管 DN100 8 米 螺纹式 2 滤网 FLF100 1 个人电脑 螺纹式 3 水分配器 FII80/65×2-1.6 1 个人电脑 瞬时耦合 4 水歧管 JII100/65×2-1.6 1 个人电脑 内螺纹与瞬时耦合 5 消防水带 13-65-20 6 卷 正常压力；瞬时耦合 6 消防水带 13-80-20 2 卷 正常压力；瞬时耦合 7 消防水带 13-65-5 1 卷 瞬时耦合（用于外部注水） 8 减径适配器 KJ65/80 1 个人电脑 瞬时耦合 9 软管布 - 4 件 - 10 软管桥 - 2 一对 - 11 软管钩 - 4 件 - 12 地上消防栓扳手 - 1 个人电脑 - 13 地下消防栓扳手 - 1 个人电脑 - 14 吸水软管扳手 100 2 件 - 15 直射式截止喷嘴 QZG3.5/7.5；65 1 个人电脑 瞬时耦合 16 直射式喷嘴 QLD6.0/6.5I； 65 1 个人电脑 瞬时耦合 强行进入和救援工具 1 灭火器 3公斤/ABC 1 单元 - 2 铲 - 1 个人电脑 - 3 撬棍 - 1 个人电脑 - 4 消防斧 - 1 个人电脑 - 5 消防斧 - 1 个人电脑 - 6 马托克·皮克 - 1 个人电脑 - 7 橡胶锤 - 1 个人电脑 - 笔记 福田越野四驱水罐消防皮卡由福田皮卡底盘、水罐、消防泵、管道、仪表和电气电路系统等部件组成。

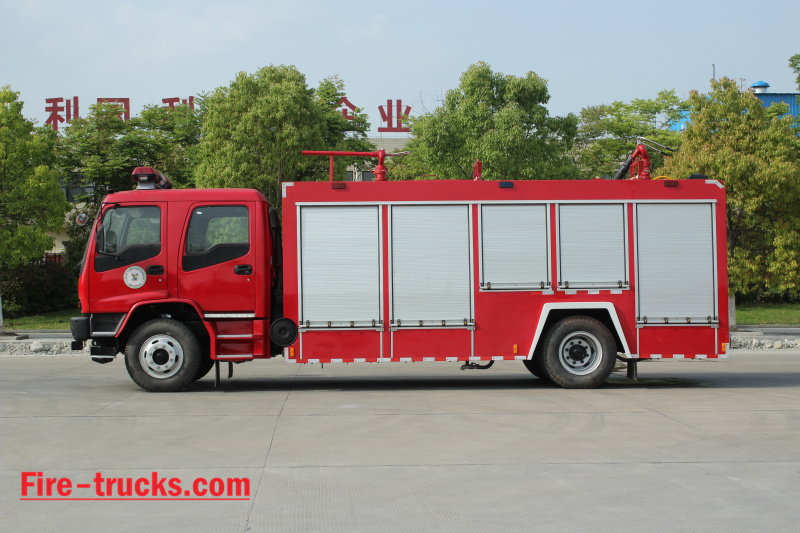

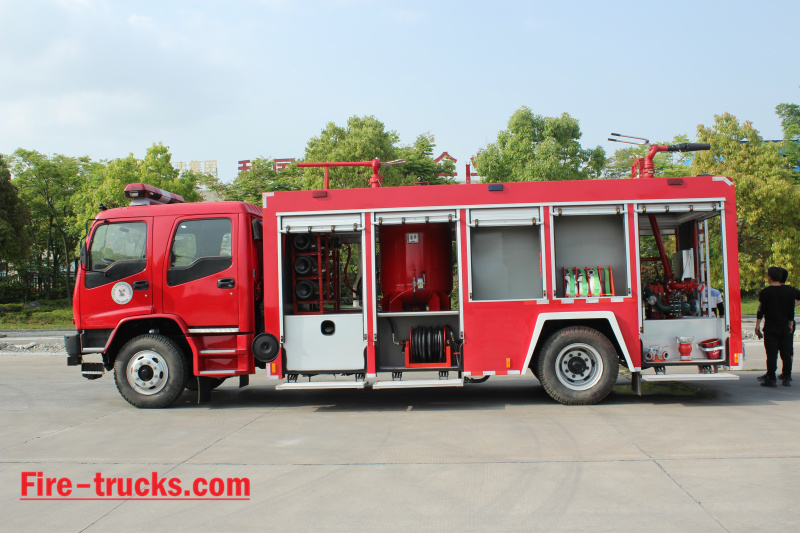

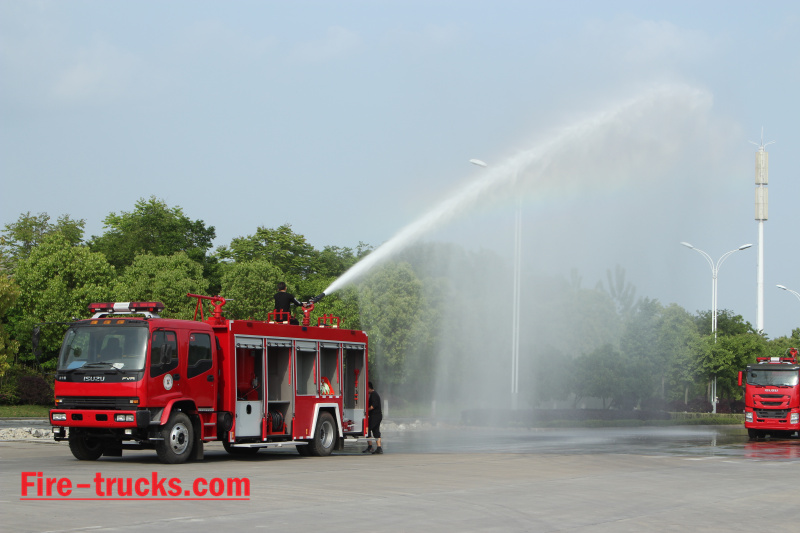

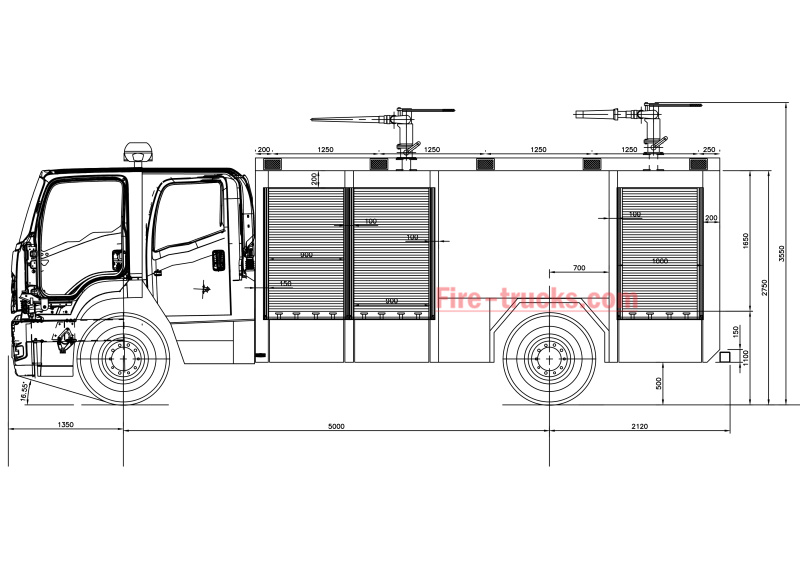

CS卡车 作为中国最专业的干粉泡沫灭火车制造商，我们所有的干粉泡沫混合灭火车特别适用于扑灭涉及易燃气体、易燃液体、有机溶剂、电气设备和一般材料的火灾。它们广泛应用于石油化工企业、油库、机场、港口和城市特勤消防站等高风险场所。 这辆五十铃 水泡沫粉末灭火车 技术图纸主要设计用于轻型和小型消防车。例如，城市狭窄道路、小型加油站、化工区、公路部门等。根据不同的需求，客户可以要求不同的轴距（3900毫米、4500毫米、5000毫米）和发动机功率（240马力、300马力）。 ▶ 卡车型号： 五十铃 FVR/GIGA ▶ S 配比：3000升水 + 1000升泡沫 + 1000升干粉 ▶ 应用领域 消防救援部门/市消防局 卡车项目 规格 项目地点 五十铃4x2泡沫灭火车 5000升，240马力发动机 消防救援部门 2026年新款水泡沫粉末灭火车图纸分享 2026年新款水泡沫粉末灭火车图纸分享 2026年干粉灭火车辆干粉测试 2026年新型水泡沫粉末消防车水射流测试 设计部分 具体设计内容 1. 设计概述 1. 适用场景：石化企业、大型油库、机场等高风险场所。 2. 功能特点：结合了干粉和泡沫灭火技术，适用于扑灭涉及易燃液体、可燃气体、电气设备及一般火灾；防止复燃，并提供快速的灭火效果。 3. 设计标准：符合国家标准，如 GB 7956.4-2019 和 GB 7956.2-2014。 2. 车辆底盘设计 1. 动力系统配置：6×4国际知名品牌底盘，V6涡轮增压柴油发动机，功率≥350kW，符合国六排放标准，功率重量比≥10kW/t，速度≥100km/h 2. 基本配置：ABS+ASR智能制动，全功率PTO，前后拖钩，以及耐海水腐蚀的金属部件。 3. 座舱：平头四门双排座椅，可容纳 6 人；配备全景记录仪、倒车摄像头和车载收音机；可调节座椅，配有空气呼吸器支架，安全便捷。 3.1 上部结构系统设计——储罐系统 1. 容积结构：内部隔间设计，总容积≥12m³（水箱≥6m³，泡沫箱≥3m³，干粉箱≥3m³） 2. 材料和制造工艺：304不锈钢，底板≥5mm，侧板≥4mm；内部防晃挡板，罐顶设有人孔盖和溢流管，以防止晃动和过压。 3.2 灭火系统 1. 消防泵：常压消防泵，额定流量≥60升/秒 2. 喷洒设备：水/泡沫两用喷炮（水射程≥70米，泡沫射程≥60米），干粉喷炮（≥35米，喷洒速率35-40公斤/秒，残粉率≤15%） 3. 干粉系统：氮气泵送，多点防震压力表；自动+手动紧急阀，控制面板上有中文标签。 3.3 设备舱设计 1. 位置和材料：车身前部和中部两侧的独立隔间，由铝制花纹板制成。 2. 内部布局：多层货架，用于存放软管、破拆工具、防护设备等。 3. 开启方式：液压开启，操作简便。 4. 安全与控制设计 1. 紧急保护：配备紧急切断装置；控制面板设有警告�

五十铃700P泡沫灭火车是一款应急快速反应消防救援车。它基于日本五十铃4x2和4x4驱动卡车底盘打造，具有显著优势，这得益于五十铃在这一经典刚性卡车底盘上数十年的经验积累。 五十铃700P水泡沫灭火车 已成为许多消防部门的首选。 这套五十铃ELF消防救援车技术图纸主要设计用于轻型和小型消防车。例如，城市狭窄道路、小型加油站、化工区、公路部门等。根据不同的需求，客户可以选择不同的轴距（3360毫米、3815毫米、4715毫米）和发动机功率（190马力、205马力）。 ▶ 卡车型号： 五十铃 700P/ELF ▶ S 消毒：2000升水 + 500升泡沫 ▶ 应用领域 消防救援部门/市消防局 卡车项目 规格 项目地点 五十铃4x2泡沫消防车 2500升，190马力发动机 消防救援部门 五十铃ELF 700P消防救援车的3种选择

这 HOWO应急救援消防车 这款配备起重机的多功能消防车集拆除、拖曳、起重和照明功能于一体，专为应对复杂的灾害现场而设计。其核心配置包括一台5吨折叠臂起重机、一台3吨液压绞车、一盏500瓦探照灯和一套发电机组，使其能够执行起重、拖曳和照明任务。 它适用于自然灾害和交通事故现场，可执行拆除、救援和发电任务。其模块化设计允许快速调整设备布局，以适应不同的救援需求。 ⇒ 图纸 PDF 下载 ： HOWO救援消防车车载起重机技术图纸 HOWO救援消防车车载起重机技术图纸（左前视图） HOWO应急救援起重机消防车 主要规格 舱 双人舱，最多可容纳6人 起重机 模型 SQ5ZK2 起重能力 5000公斤 手臂数量 3 绞盘 数量 1 容量 3000公斤 探照灯 旋转角度 360 ° 工作高度 5米，自动升降 布雷 500瓦*4个 最大风速 6 年级以下 将军权力 5千瓦 消防车车身 货车车厢为空，设备可选。 颜色 整辆车都是红色的，用于消防，车身中部有白色，与整辆车的颜色相符。 HOWO应急救援起重机消防车技术图纸 设计图 HOWO 带起重机的应急救援消防车 HOWO重型救援消防车右侧视图 HOWO消防车右侧视图 HOWO应急救援消防车前视图 HOWO消防车技术图纸右侧视图 HOWO应急救援起重机消防车右前视图 HOWO应急救援起重机消防车后视图（左后方） 如何保养和维修 HOWO救援消防车 ： 1. 动力和液压系统 发动机：检查冷却液和机油液位以及怠速稳定性。 液压系统：检查油管泄漏情况，定期更换液压油，并清洗油箱。 动力输出装置（PTO）：确保平稳接合和液压泵正常运转。 2. 专业救援设备 酷刑系统：检查绞车钢丝绳磨损情况并润滑牵引连接部件。 破坏工具：测试液压切割器和扩张器的功能；确保密封件未老化。 起重设备：校准车载起重机的支腿，并检查吊臂液压锁定装置。 照明系统：润滑起重灯组件的导轨，并测试便携式高强度手电筒。 Howo品牌消防救援车带起重机测试 3. 辅助支持系统 通信和指挥：卫星设备需要定期校准；确保多屏显示终端无故障。 医疗紧急情况：检查除颤器电池电量，并更新急救箱药品的有效期。 消防设备：测试灭火器压力；确保消防水带完好无损。 智能系统：需要测试液压辅助牵引的传感器灵敏度。

加纳 HOWO 干粉消防车 也称豪沃干粉灭火车或豪沃 救援消防车配备火药 Howo底盘 干粉灭火车是专门用于扑灭涉及易燃液体、可燃气体、电气设备和一般固体材料的火灾的专用车辆。它们对大型化工管道火灾尤其有效，是石油化工企业的标准装备。 ⇒ 主要特点 容量 发动机型号 水 干粉 泡沫 消防泵 火警 12,000升 MC11.46 / 460马力 6000升 2000升 4000升 CB10/80 消防泵 PL8/64 图纸 PDF 下载 ： 加纳豪沃干粉消防车技术图纸 它们的核心设备包括一个干粉罐和一个喷洒装置。高压氮气推动干粉灭火剂，利用化学抑制和物理覆盖的原理迅速扑灭火灾。部分型号还配备了泡沫-干粉混合灭火系统，使其能够应对更复杂的火灾环境。 加纳的消防安全体系正在逐步完善，其核心是加纳国家消防局（GNFS），负责全国范围内的防火、灭火和救援行动。加纳的消防法规以《加纳消防法》为基础，并辅以《国家消防政策》等文件，共同构成了一个法律框架。 泡沫水 干粉灭火车 技术图纸 中国泡沫水干粉消防车技术图纸 泡沫干粉消防车图纸 加纳泡沫水干粉消防车工厂 加纳的消防设施有限，消防站主要集中在阿克拉和库马西等大城市，农村地区覆盖不足。消防设备主要包括消防车、水泵和灭火器等基本装备，但云梯车和热成像仪等先进设备仍然匮乏。消防员需要接受专业培训，但目前人员短缺，而且面临着恶劣的工作条件和低薪等挑战。 HOWO泡沫干粉消防车图纸 干粉灭火车辆示意图 工厂氮气消防车图纸 HOWO 干粉/氮气消防车 绘画 加纳火灾隐患普遍存在，主要原因包括电气故障、燃气泄漏和人为疏忽。为提高公众意识，加纳政府通过媒体宣传、社区活动和学校教育等方式普及消防安全知识。此外，加纳积极参与国际消防合作，与众多国家和国际组织交流经验并提供技术援助。 加纳豪沃泡沫水干粉消防车工厂 加纳豪沃干粉消防车工厂
