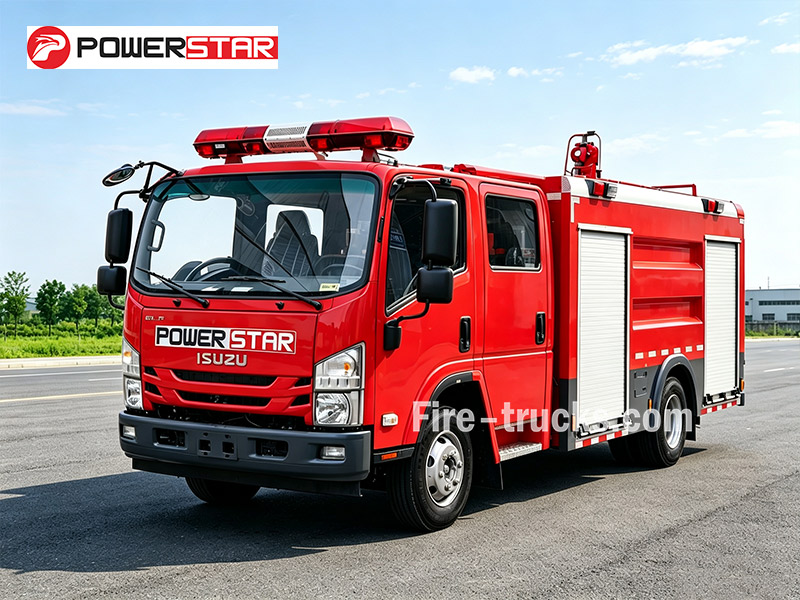

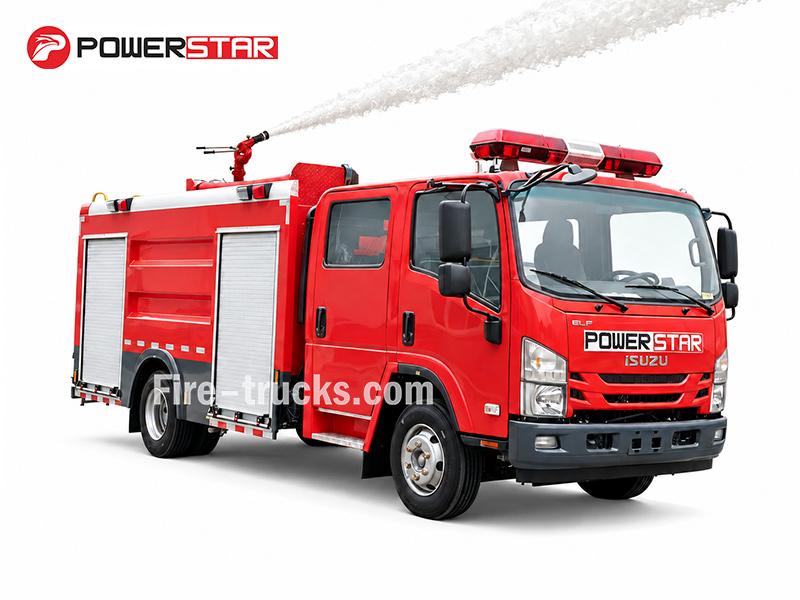

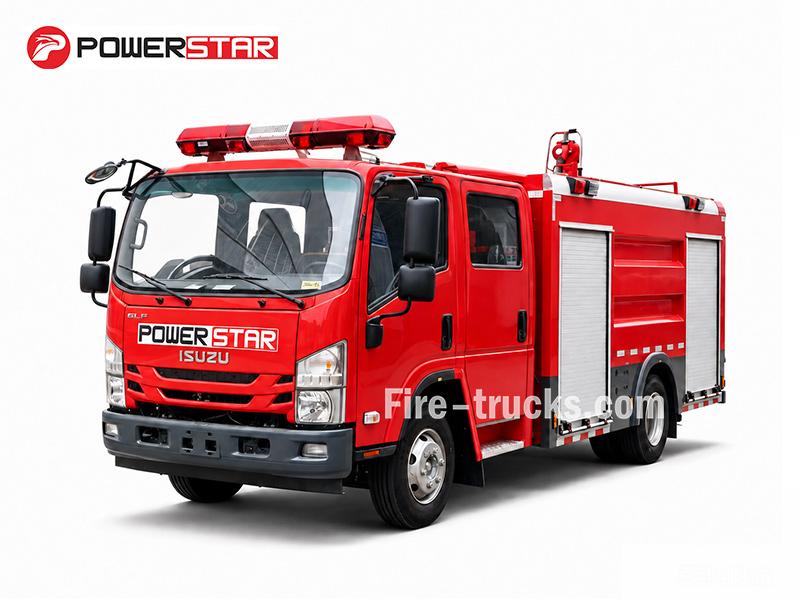

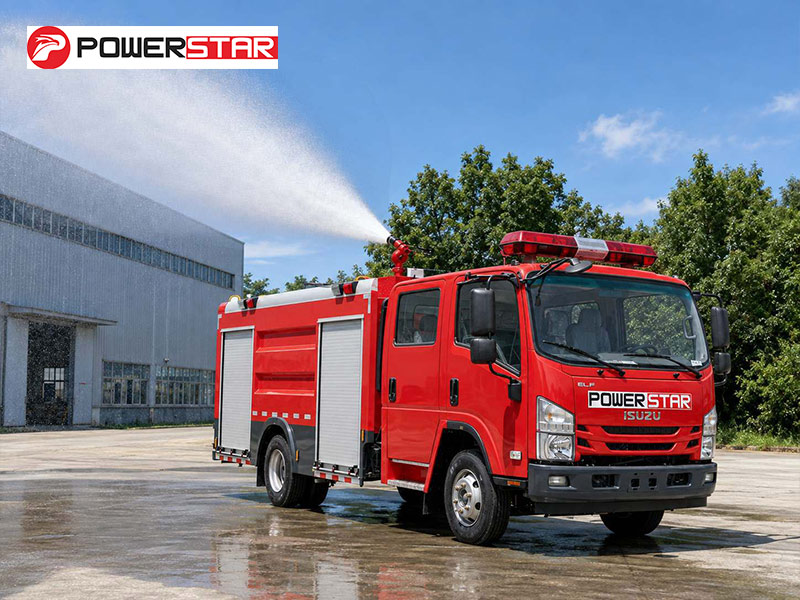

ISUZU 4×2紧凑型城市消防车由一台189马力的4HK1-TCG61柴油发动机驱动,配备灵活的4×2底盘,专为城市街道和狭窄巷道设计。它总共可容纳5,000升容量——其中4,000升水和1,000升泡沫。CB10/40-XZ消防泵可在1.0 MPa压力下输送40升/秒流量,而PL8/32车顶消防炮喷水射程可达60米,泡沫射程可达48米,非常适合在建筑密集区域快速响应。标准配置包括消防水带、吸水管路、接口、泡沫枪和基础工具套件。
卡车底盘:
ISUZU 4×2作业能力:
4000L water + 1000L foam (5000L total)发动机功率:
189 HP (139 kW) / 4HK1-TCG61消防泵:
CB10/40-XZ泵流量:
40 L/s工作压力:
1.0 MPa消防炮:
PL8/32监测流量:
32 L/s显示器范围:
Water ≥60 m, Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flow这款五十铃4×2城市消防车基于189马力4HK1-TCG61柴油发动机和紧凑型4×2底盘打造,能够轻松穿梭于狭窄的城市街道和紧凑的小巷。这款五十铃紧凑型城市消防救援车总载液量为5,000升——其中4,000升水和1,000升泡沫。CB10/40-XZ消防泵在1.0 MPa压力下可提供40升/秒流量,车顶PL8/32消防炮喷水距离可达60米,泡沫喷射距离可达48米。这款ISUZU 4x2城市快速干预消防车配备标准装备:水带、吸水管路、接头、泡沫枪和工具箱。紧凑的尺寸和灵活的操控性能使其成为城市消防响应、高层建筑防护以及大型车辆无法进入的快速工业救援任务的理想选择。

|
工作容量 |
发动机型号 |
轴距 |
上装 |
|
4000升水 + 1000升泡沫 |
189马力 / 4HK1-TCG61 |
3815毫米 |
★ 碳钢水罐,容量5000升 ★ ★ CB10/40-XZ消防泵,1.0 MPa压力下流量40升/秒 ★ ★ PL8/32车顶消防炮,流量32升/秒;喷水距离≥60米,泡沫距离≥48米 ★ PH64泡沫比例混合器,3%-6%混合比例,最大流量64升/秒 |
» Ⅰ.主要特点:
❶ 189马力4HK1-TCG61柴油发动机为城市救援提供充足动力,在整个火场部署过程中保持稳定的泵运行性能。
❷ 4×2五十铃城市消防车配备4000升水罐和1000升泡沫罐,搭配额定流量40升/秒、压力1.0 MPa的CB10/40-XZ消防泵,可实现快速初期灭火。

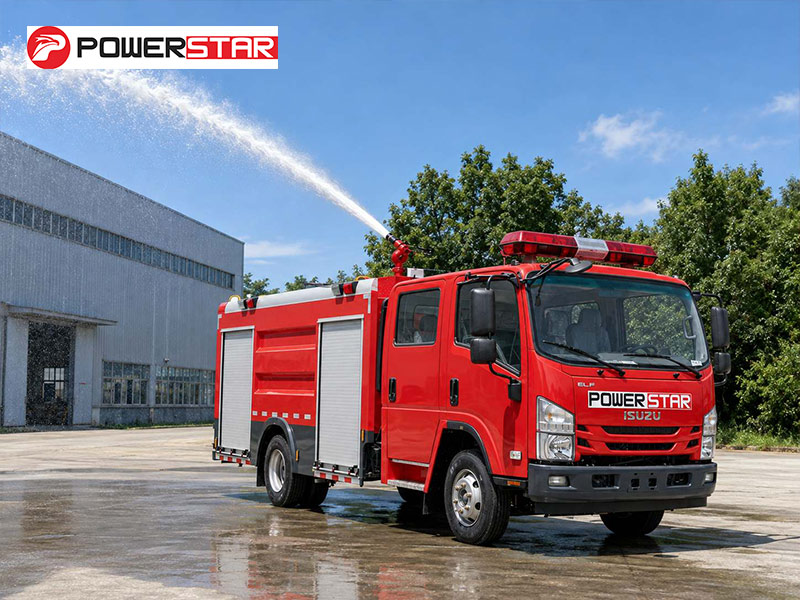

❸ PL8/32消防炮喷水范围可达60米,泡沫范围可达48米,使消防人员能够在安全距离外进行灭火,同时4×2底盘可在铺装城市道路上保持稳定。
❹ 凭借3815毫米轴距和235/75R17.5轮胎,这款紧凑型4×2消防车能够穿越狭窄城市街道、急转弯路段以及传统消防车无法进入的受限城市区域。
❺ 标准装备包括水带、吸水管路、接头、泡沫枪和工具箱,可立即投入使用。其紧凑尺寸和灵活的4×2底盘使其成为市政消防部门、高层建筑防护以及受限进入工业场所的实用解决方案。
» Ⅱ.产品参数:
| 五十铃4x2紧凑型城市快速干预消防车 | |||
| 概述 | 工作容量 | 4000升水 + 1000升泡沫 | |
| 卡车底盘 | 五十铃4x2 | ||
| 发动机功率 | 189 HP/ 4HK1-TCG61 | ||
| 消防泵 | CB10/40-XZ | ||
| 消防炮 | PL8/32 | ||
| 泡沫比例混合器 | PH64 | ||
| 最高速度 | 95 km/h | ||

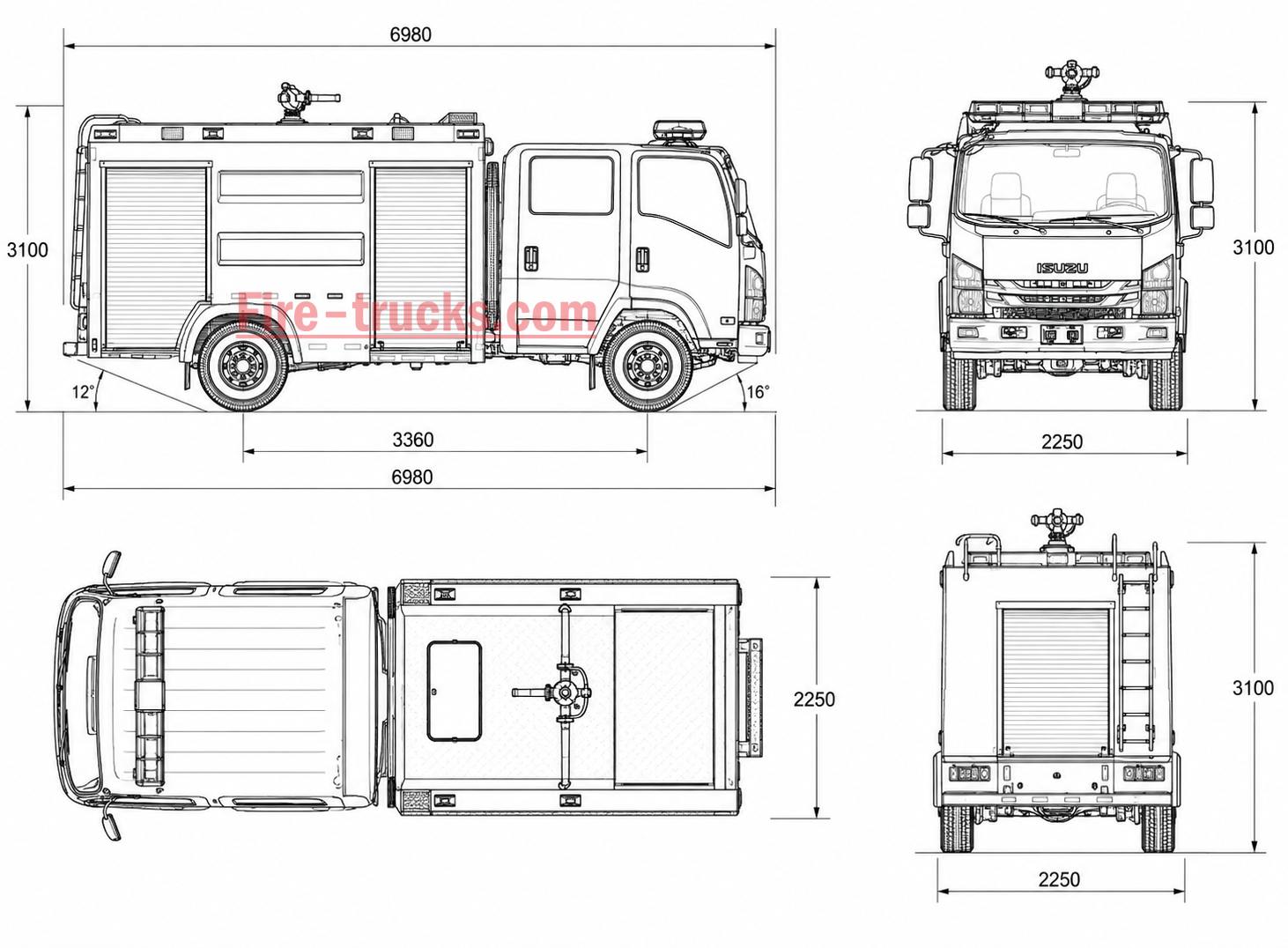

| 外形尺寸 长*宽*高 | 6980*2250*3100 mm | ||
| 总车辆重量 | 10550 kg | ||
| 整备质量 | 5850 kg | ||
| 发动机 | 发动机型号 | 4HK1-TCG61 | |
| 燃料类型 | 柴油 | ||
| 功率 | 189 HP(139KW) | ||
| 排放标准 | 欧6 | ||
| 排量 | 5193 ml | ||
| 发动机类型 | 直列4缸、水冷、涡轮增压柴油发动机、带中冷 | ||
| 底盘 | 驱动类型 | 4x2 | |
| 轴距 | 3815 mm | ||
| 轮胎 | 235/75R17.5 16PR | ||
| 轮胎数量 | 6个轮胎和1个备胎 | ||
| 驾驶室 | 双排驾驶室,带空调、电动车窗、USB接口 | ||
| 消防泵 | 型号 | CB10/40 | |
| 流量 | 40L/s | ||
| 压力 | 1MPa | ||
| 最大工作压力 | 1.251MPa | ||
| 最大允许入口压力 | 0.4MPa | ||
| 最大吸水高度 | 7m | ||
| 额定转速 | 3135±50r/min | ||
| 速比 | 1:1.4 | ||
| 引水时间 | ≤50s | ||

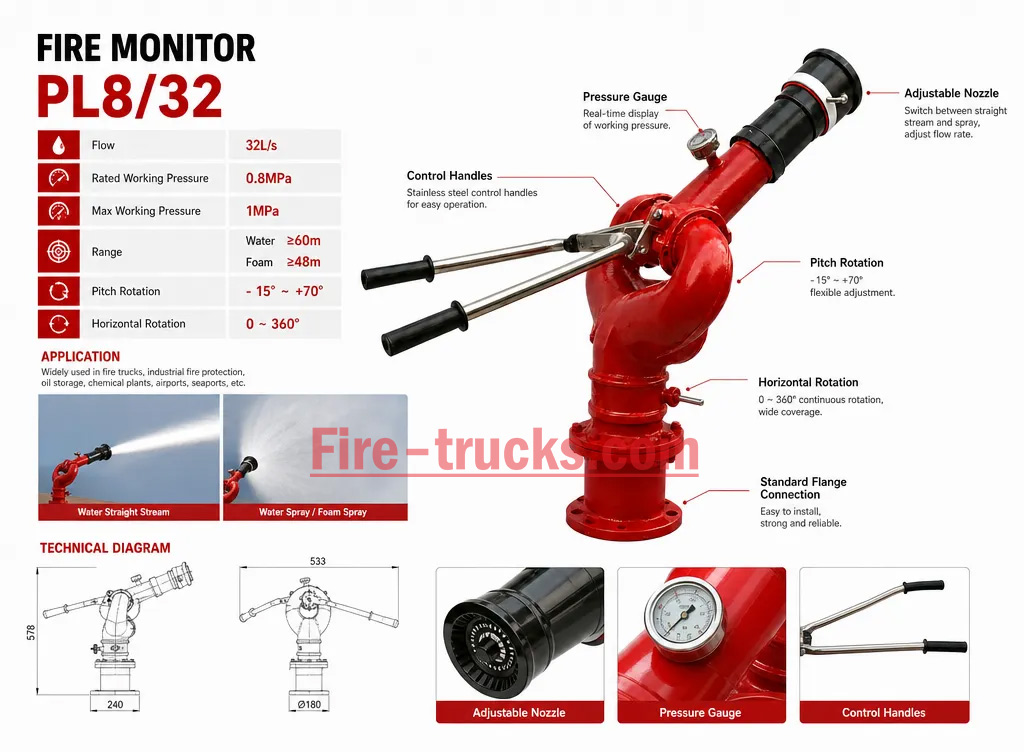

| 消防炮 | 型号 | PL8/32 | |
| 流量 | 32L/s | ||
| 额定工作压力 | 0.8MPa | ||
| 最大工作压力 | 1MPa | ||
| 射程 | 水 | ≥60m | |
| 泡沫 | ≥48m | ||
| 俯仰旋转 | -15~+70° | ||
| 水平旋转 | 0~360° | ||
| 标准配置 | 所有标准附件:消防水带、过滤器、接口、扳手、水/泡沫枪、基本工具包、英文手册…… | ||


1. 底盘与动力系统
♦ 底盘:ISUZU 4×2卡车车架,3815毫米轴距,专为城市街道机动性和铺装道路稳定性设计
♦ 发动机:4HK1-TCG61涡轮增压柴油发动机,189马力(139千瓦),为城市应急响应和持续泵送作业提供可靠动力
♦变速箱:手动变速箱,操作简便,适用于城市驾驶和紧急调度

2. 灭火系统
♦ 水罐:4000升水 + 1000升泡沫(总计5000升),碳钢材质,带防荡板设计,确保城市道路行驶稳定性
♦ 泵:CB10/40-XZ,1.0 MPa压力下流量40升/秒,取力器驱动,吸水高度7米,引水时间≤50秒
♦ 炮:JBQ 5.5/10,0.55 MPa压力下流量10升/秒,取力器驱动,吸水高度7米,快速引水,可立即投入使用

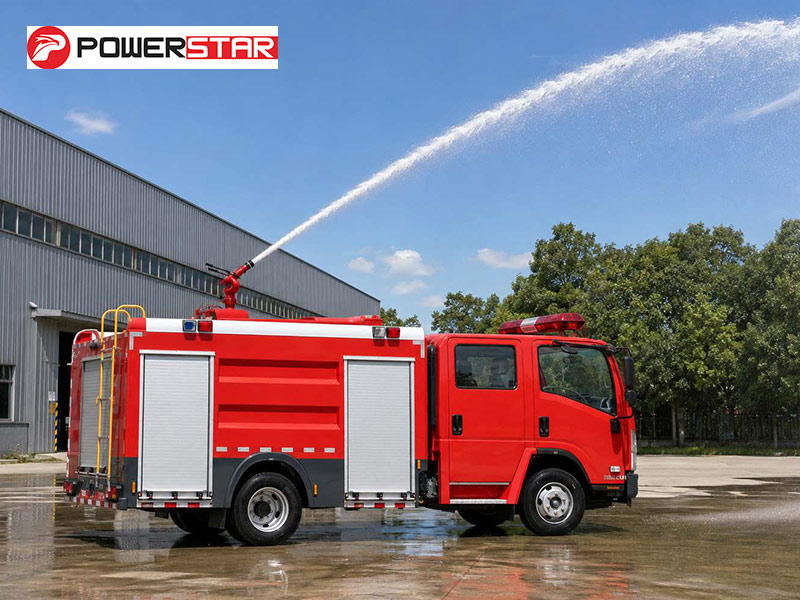

♦ 消防 炮:PL8/32,流量32升/秒,水射程≥60米,泡沫射程≥48米,水平360°旋转,俯仰角-15°至+70°

»Ⅳ.泡沫消防车工作原理:
• 吸水接口
配备DN50吸水口,在市政供水不可用时,可从池塘、河流或消防栓等开放水源抽取水源。
• 加水接口
外部进水口可连接标准消防栓或辅助泵,在城市环境中快速补充水罐。
• 出水口
车辆两侧配备DN65出水口,支持多个水带连接,可适应不同压力和流量需求,提高灭火效率。
• 泡沫回路
独立闭环泡沫比例混合系统可自动管理泡沫浓缩液吸入、混合和喷射。在水模式和泡沫模式之间切换,同时保持稳定的混合比例,适用于B类火灾。
» Ⅴ.消防泵系统 :

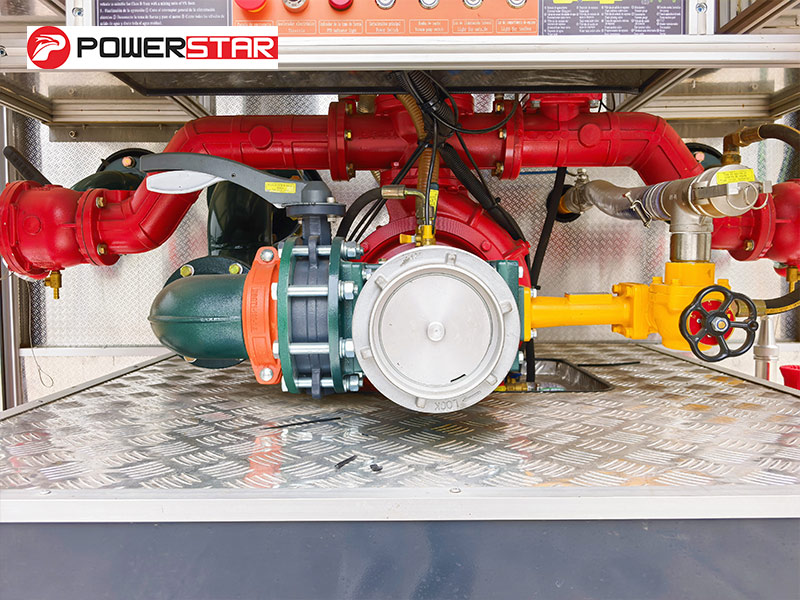

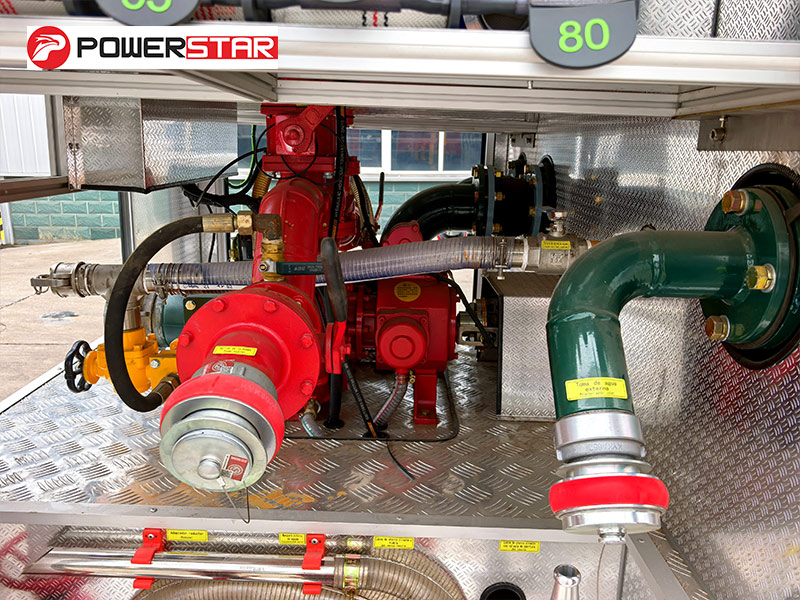

消防泵:

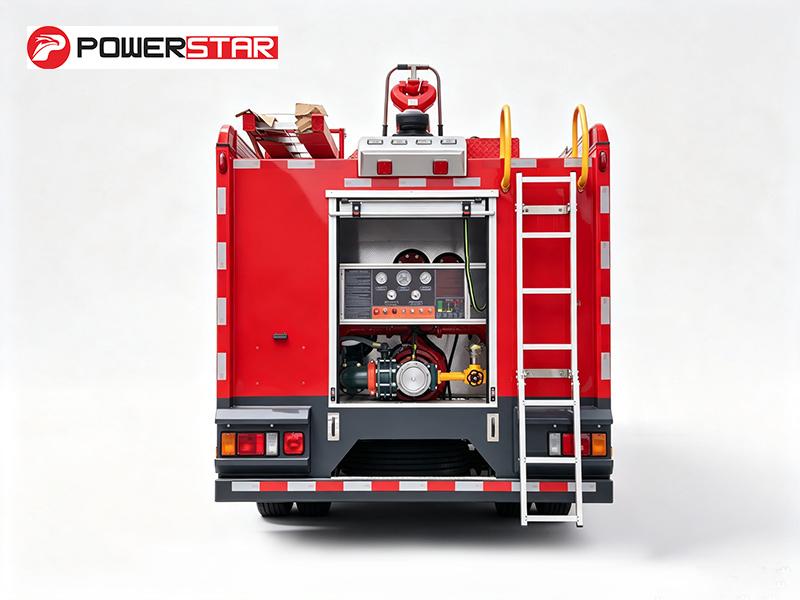

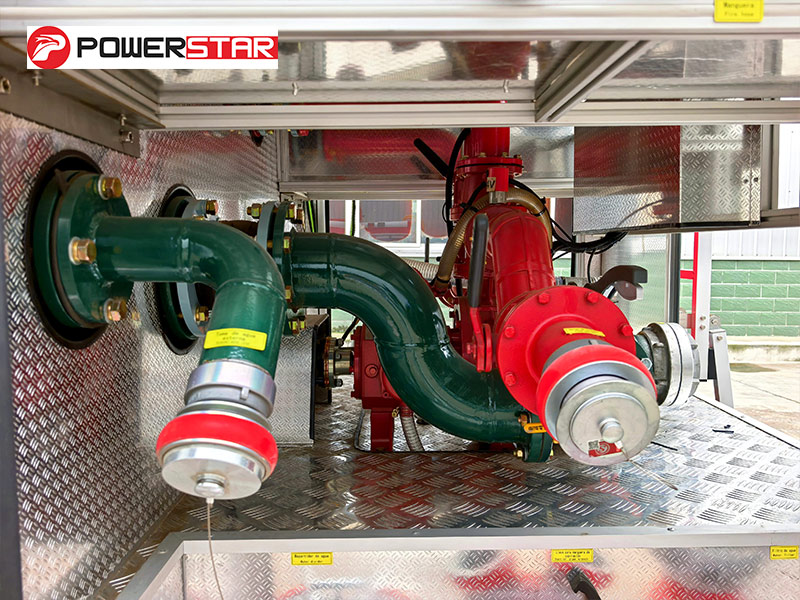

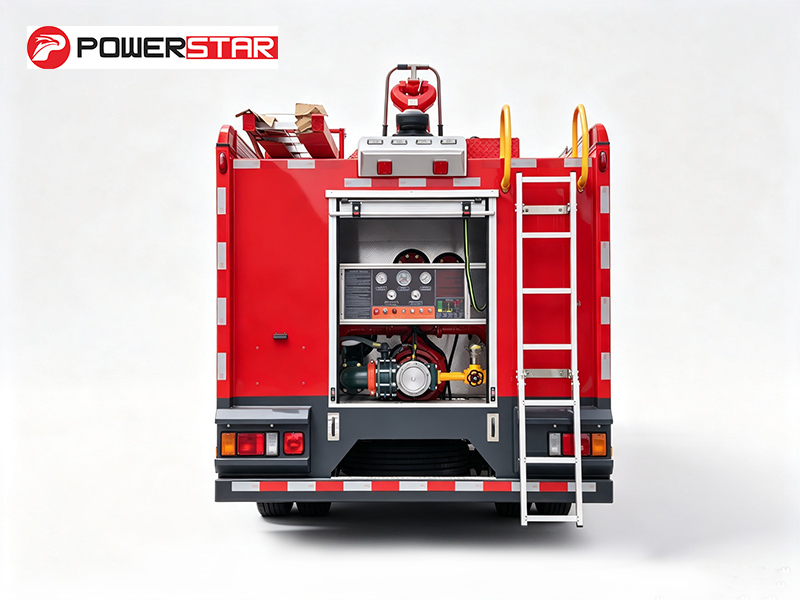

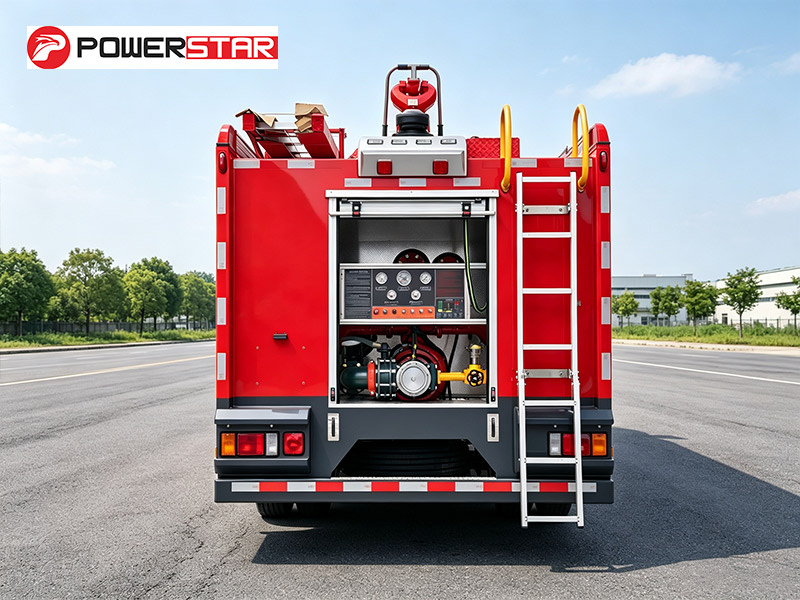

后部泵房内安装了一台额定流量为40 L/s、额定压力为1.0 MPa的CB10/40消防泵。该泵具有可靠的性能,可持续提供稳定水压,确保消防水带和水炮能够在远距离输送水或泡沫,有效进行灭火。

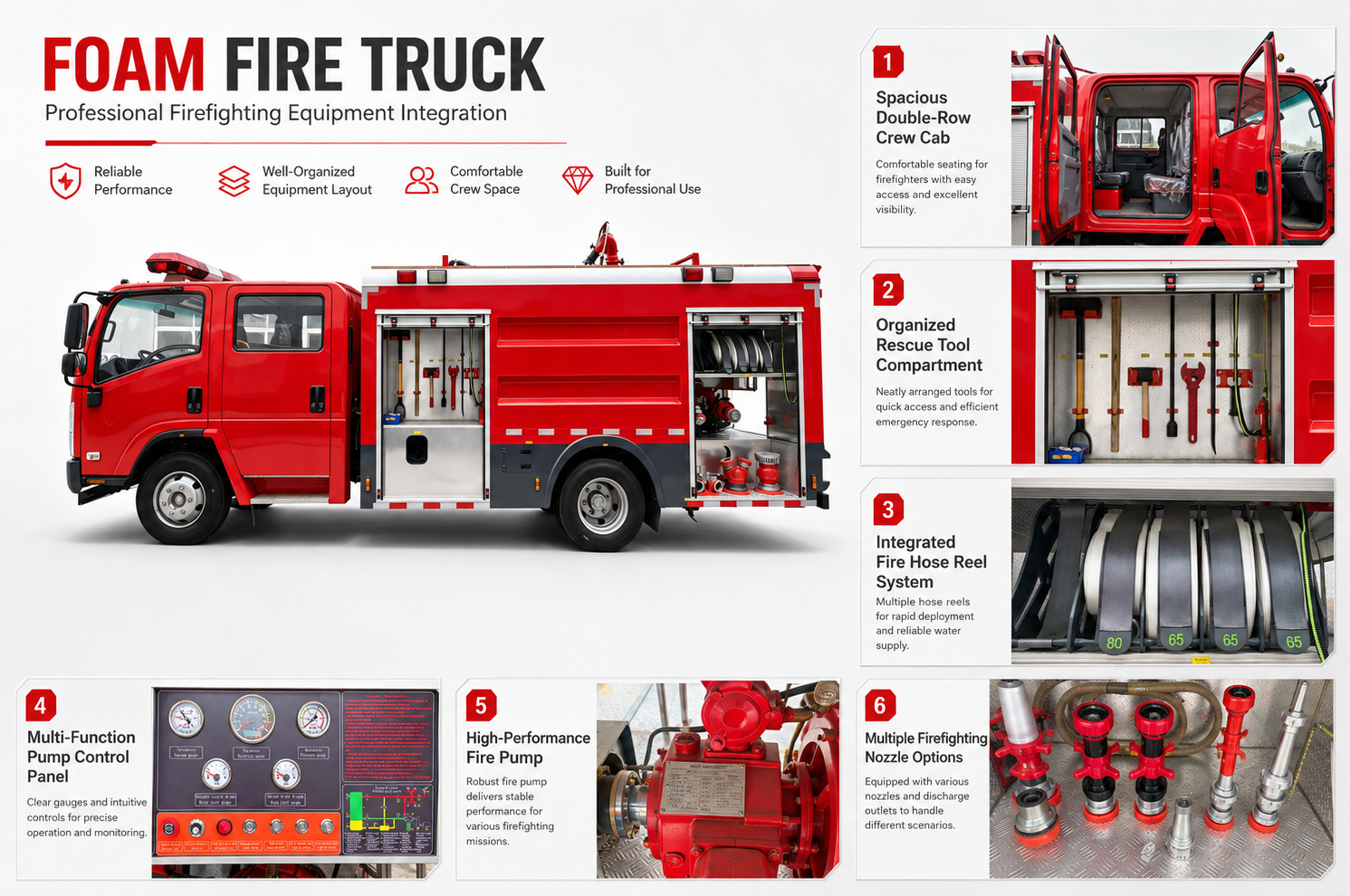

» Ⅵ.消防设备:

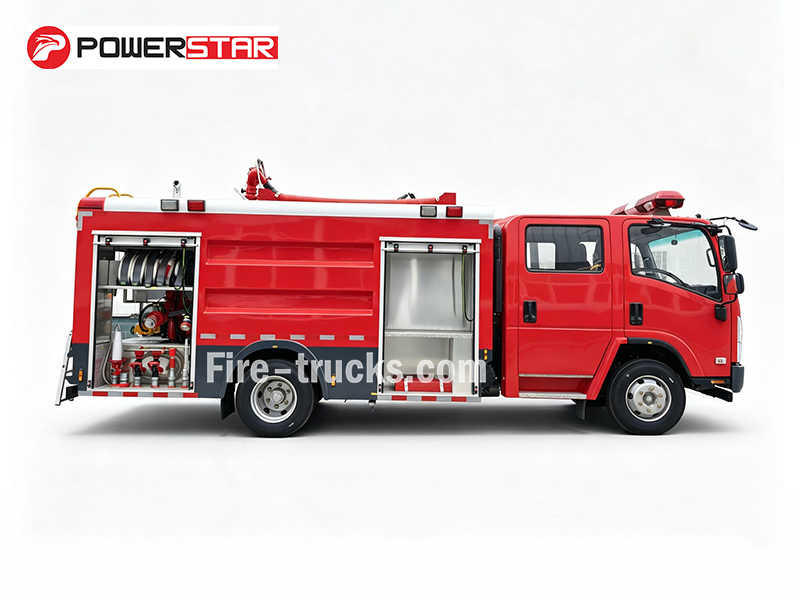

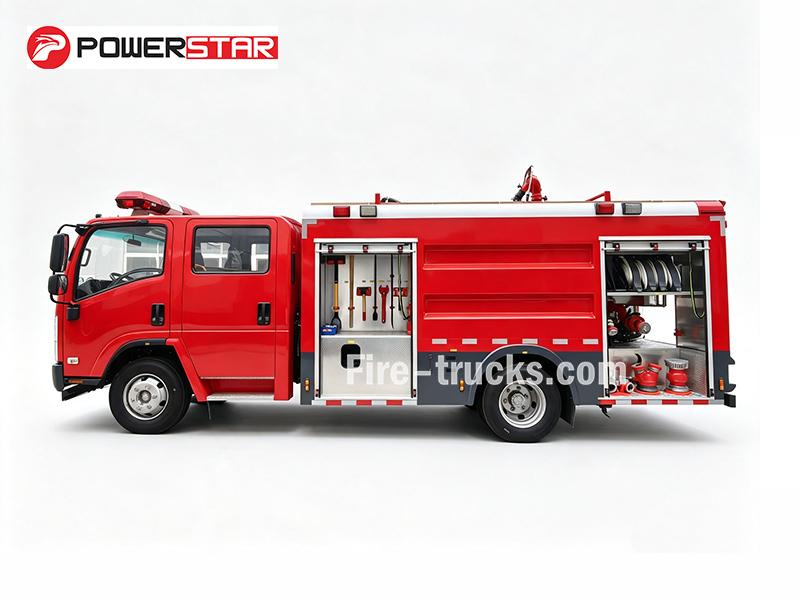

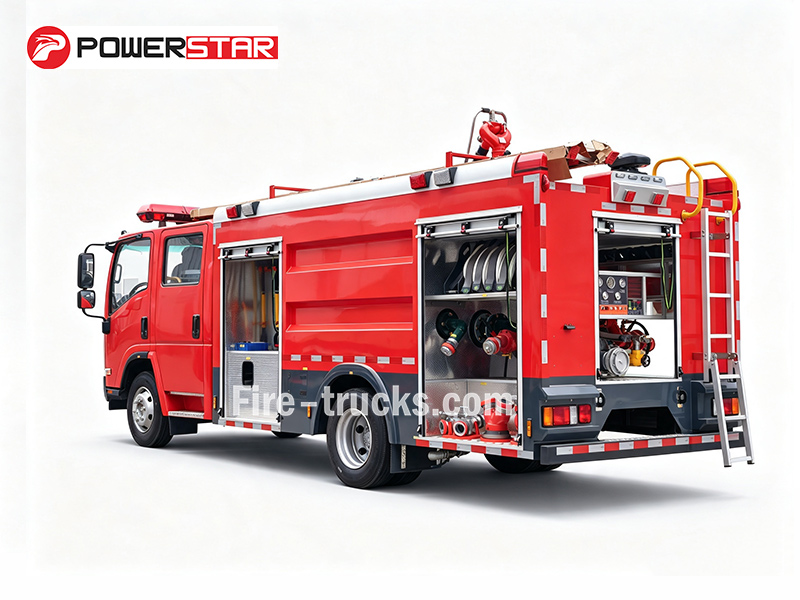

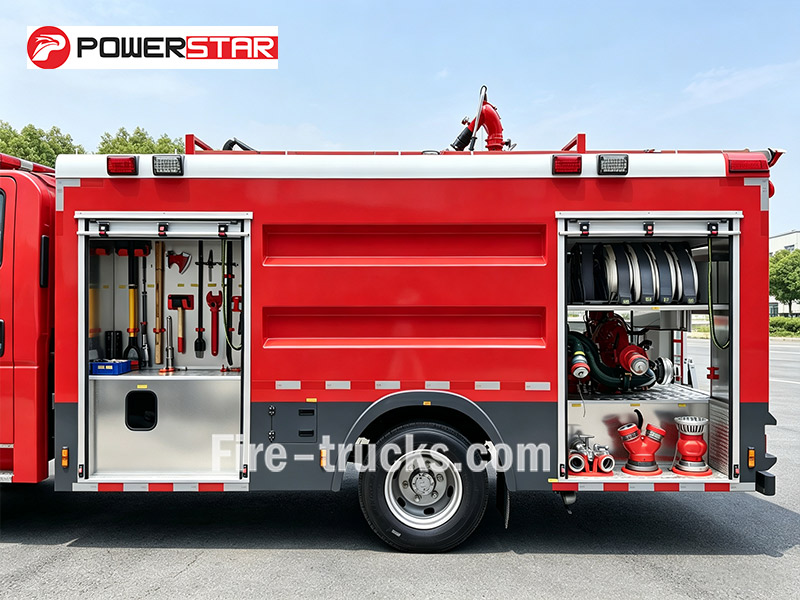

• 设备间
车辆两侧均设有储物舱,配备可调节货架和抽拉式托盘。货架用于固定消防水带、吸水管路和泡沫枪,而托盘可快速取用扳手、斧头、撬棍等手工具,从而缩短紧急出警时的响应时间。

•泵房:配备CB10/40-XZ消防泵、控制面板、压力表、真空表和舱内照明。附件包括消防水带、吸水管路、集水器、滤网、消防喷嘴、泡沫枪、吸水管扳手和适配器。

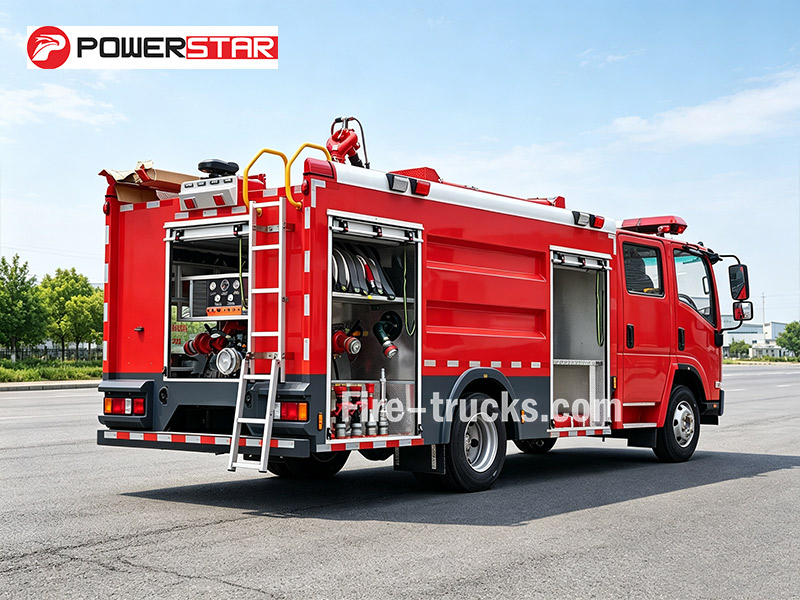

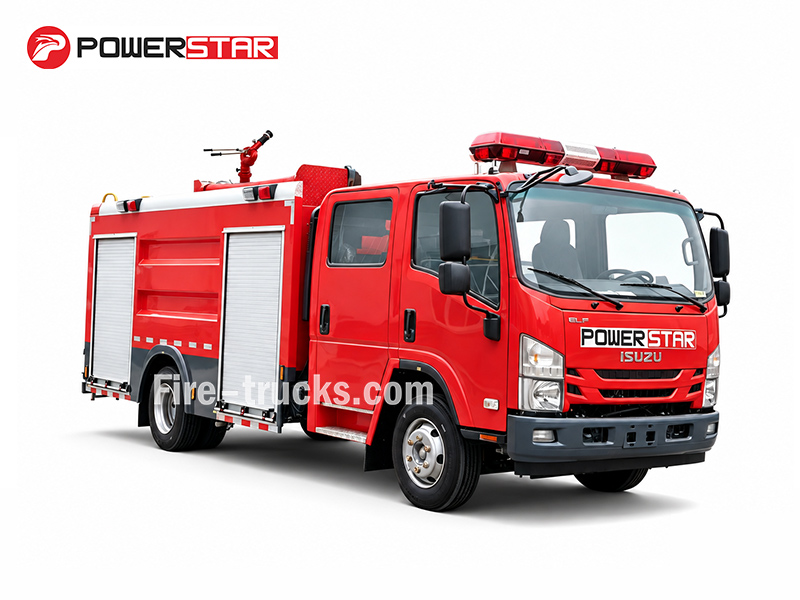

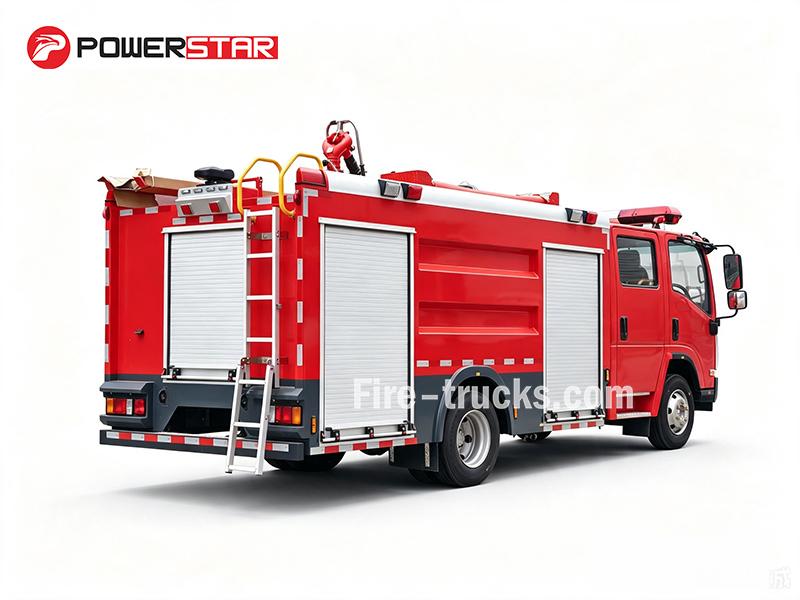

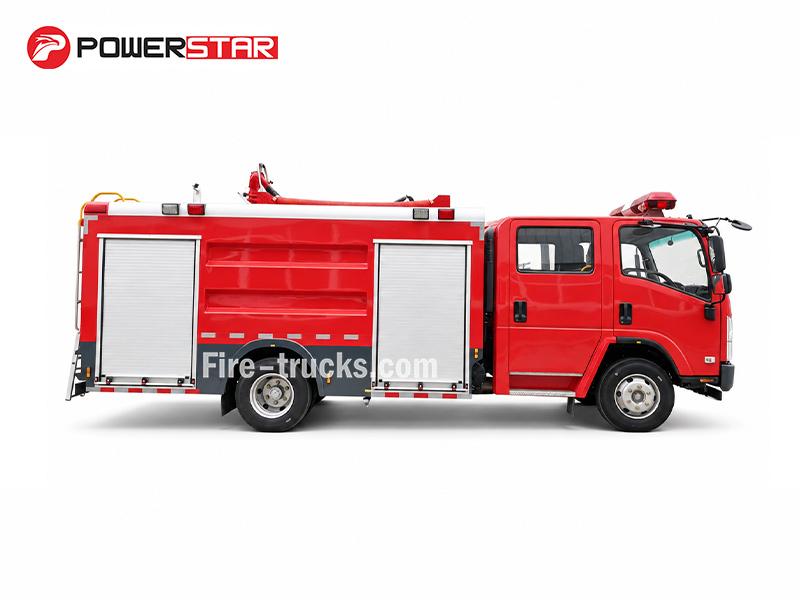

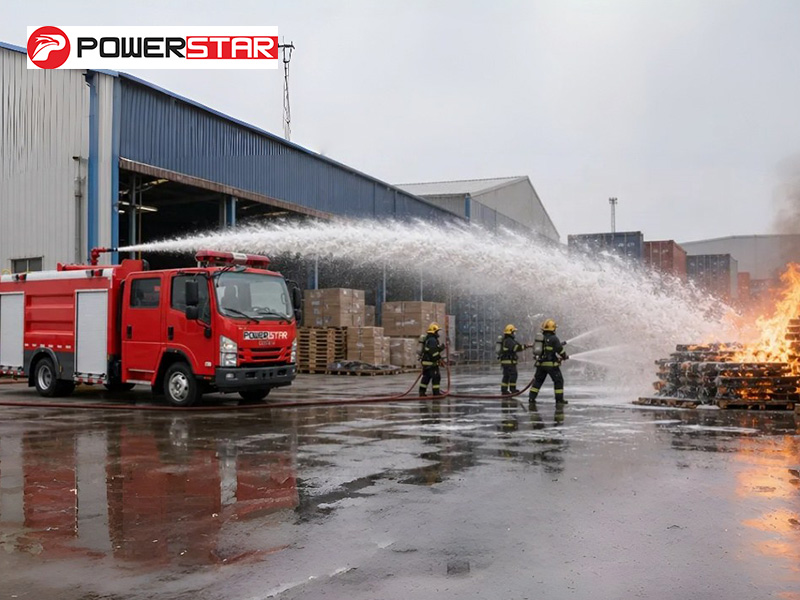

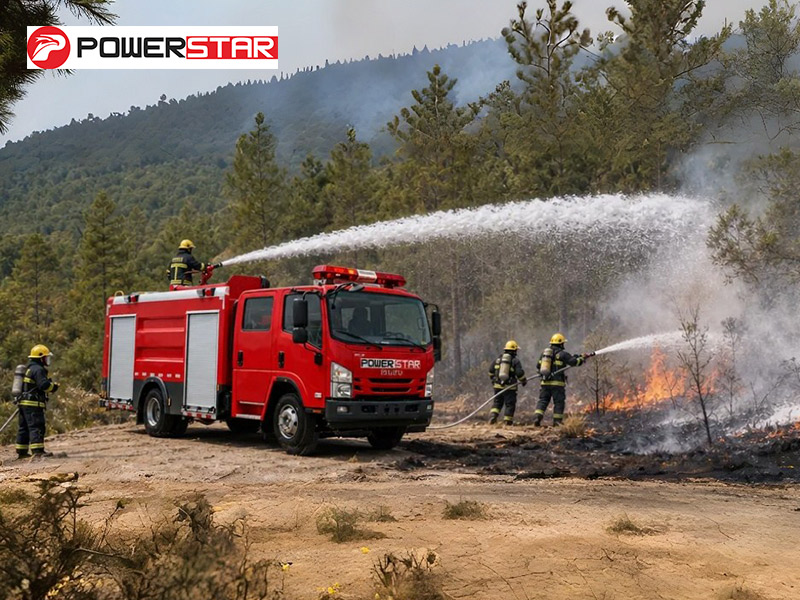

ISUZU 4×2城市消防车配备后置CB10/40-XZ消防泵以及安装在驾驶室顶部的PL8/32消防炮。总液体容量为5,000升,其中4,000升水和1,000升泡沫。该车辆采用紧凑型4×2底盘,搭载189马力4HK1-TCG61柴油发动机。标准交付包括水带、吸水管路、接头、泡沫枪和基础工具套件。完整规格如下:
