HOWO救援消防车车载起重机技术图纸

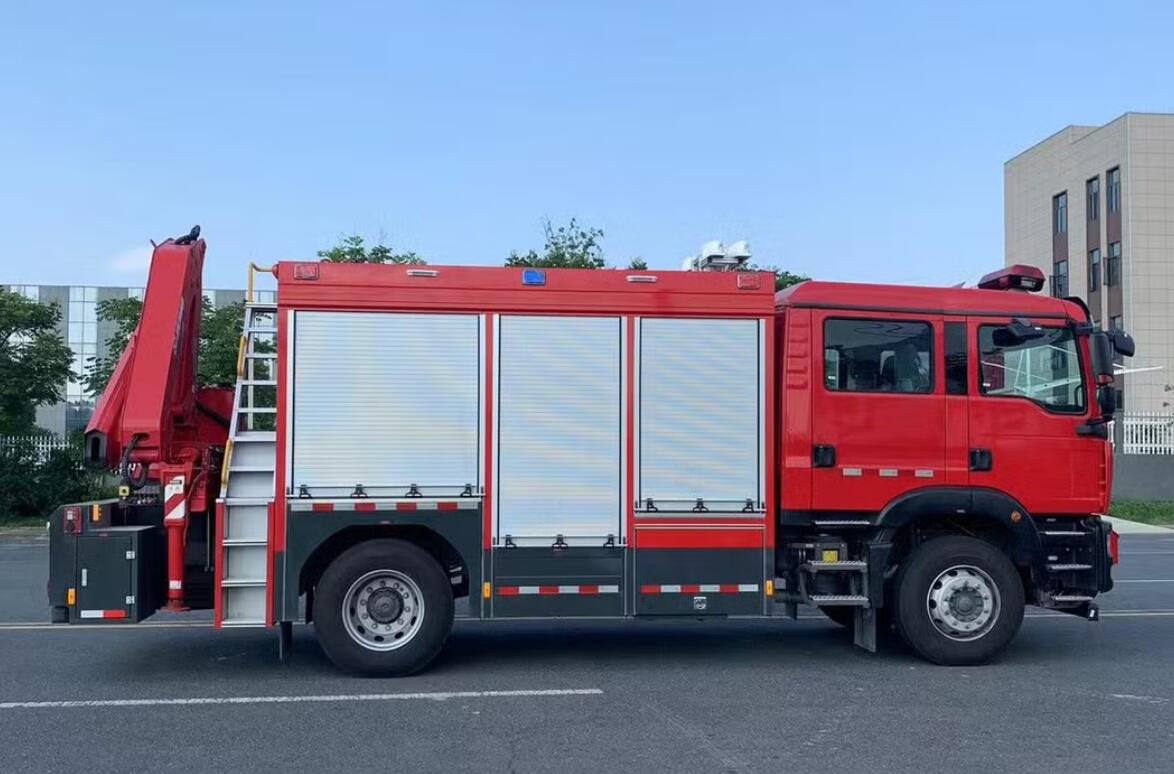

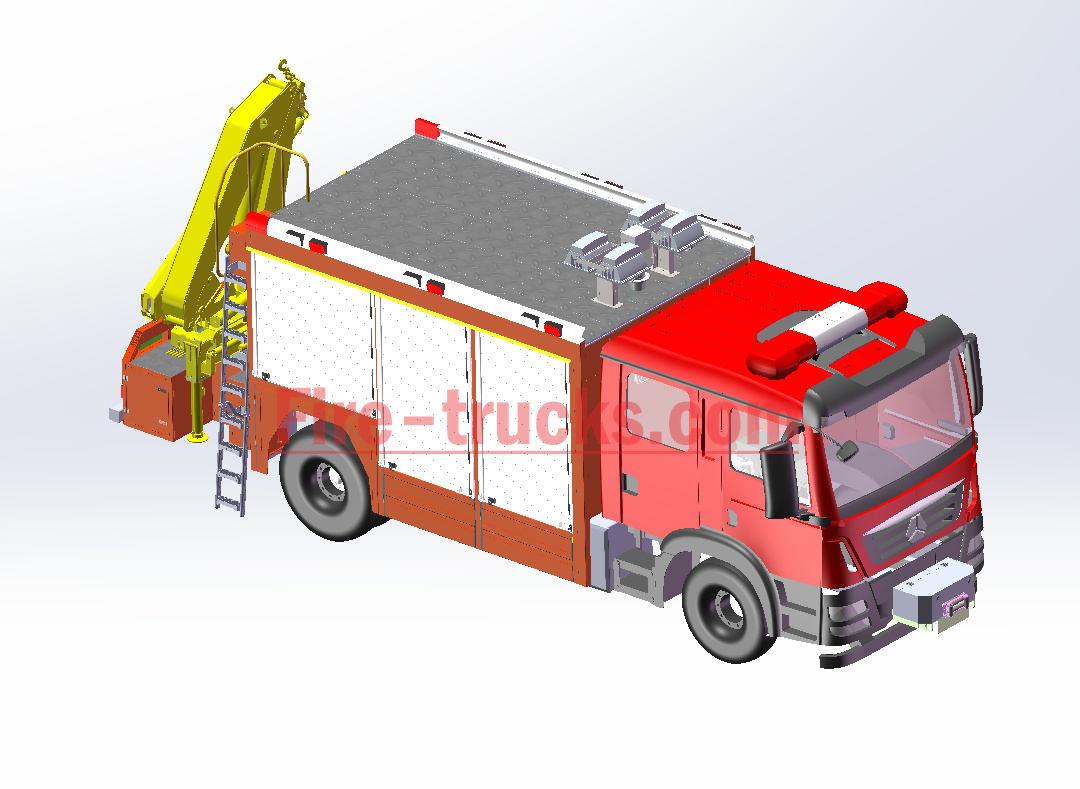

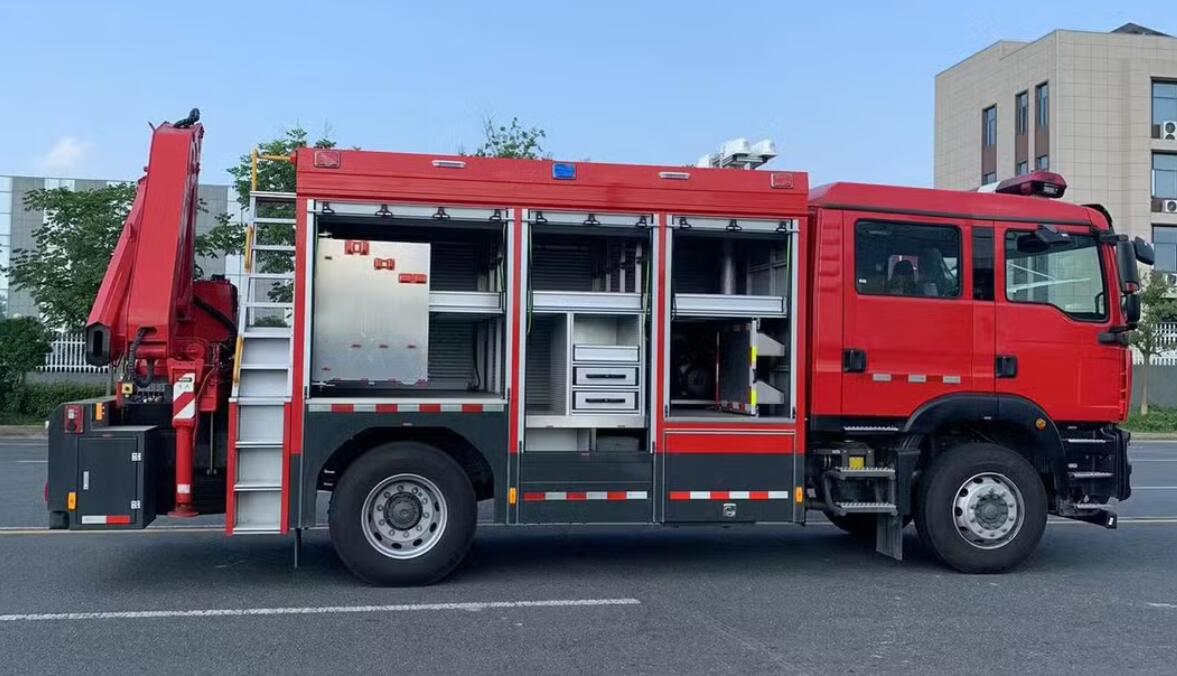

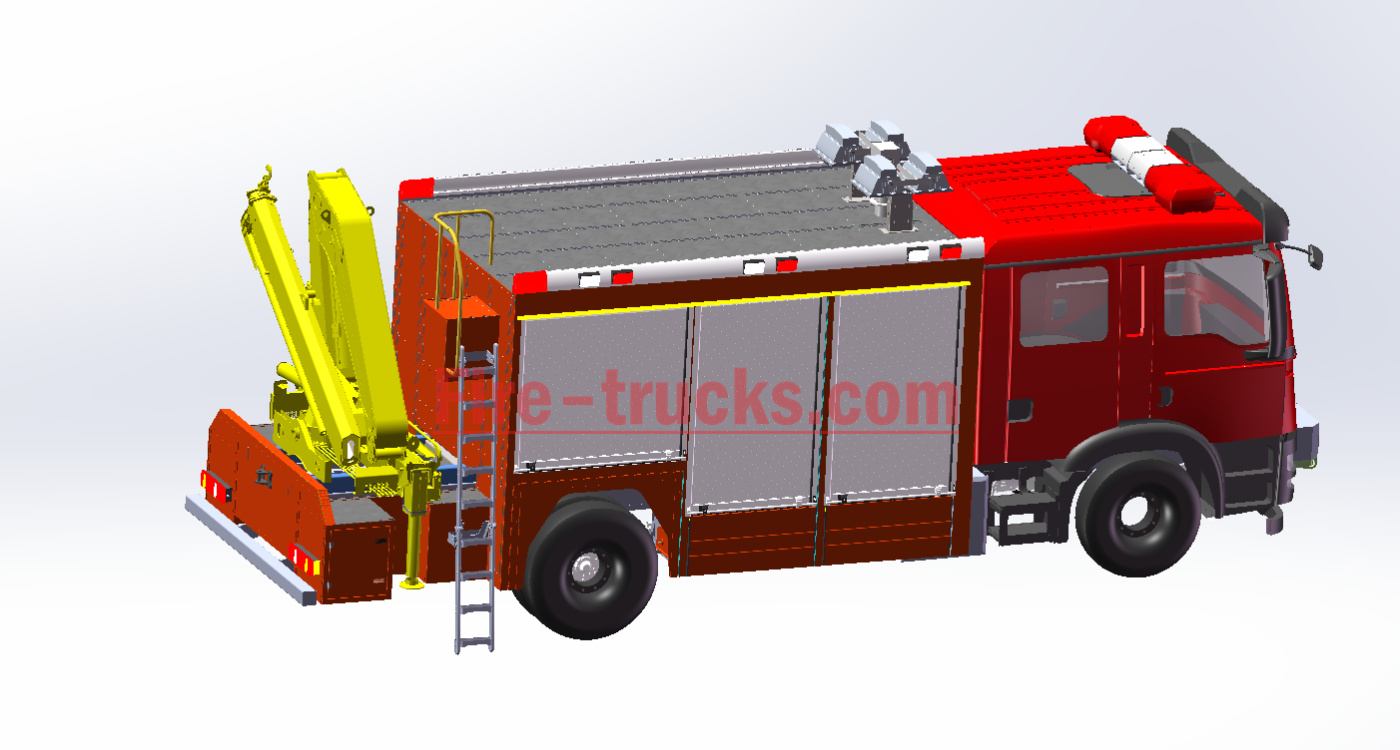

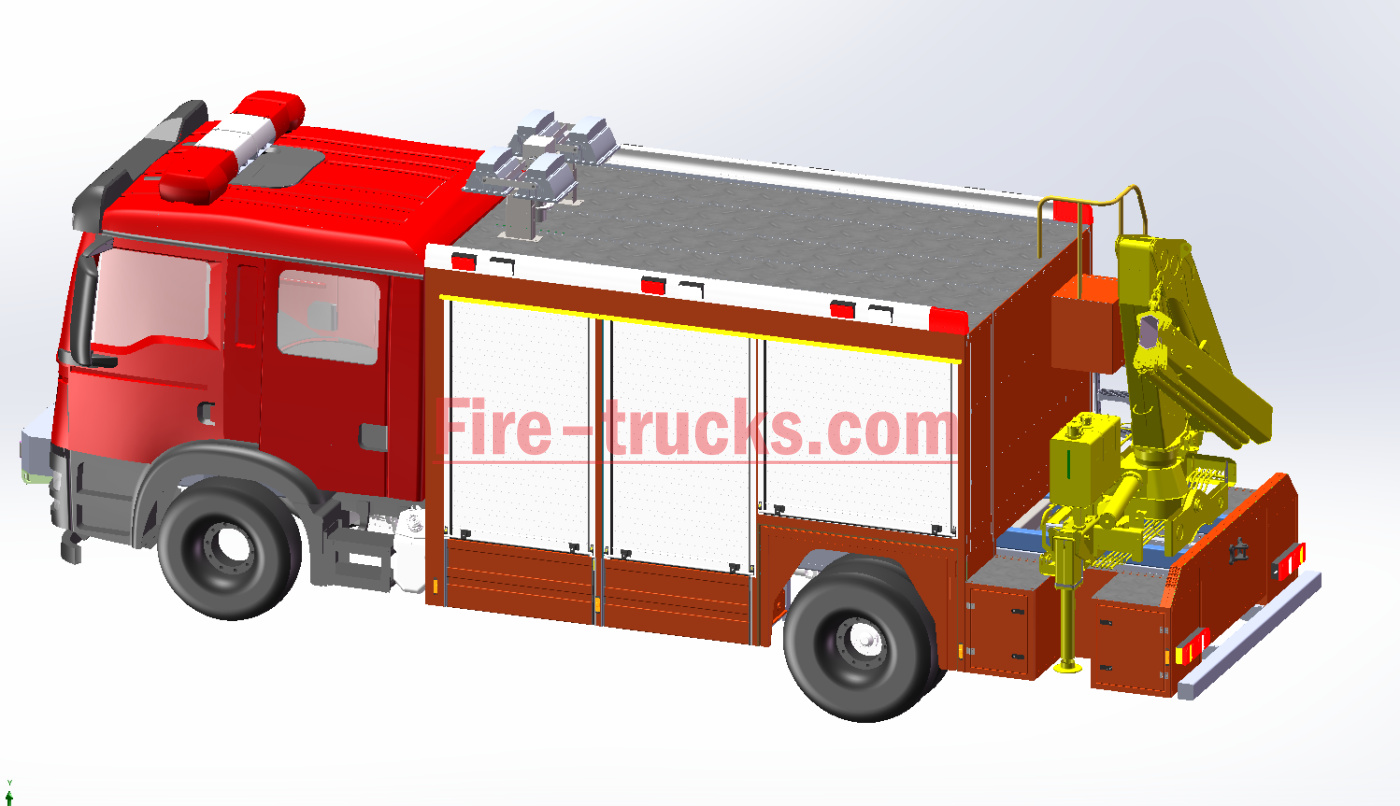

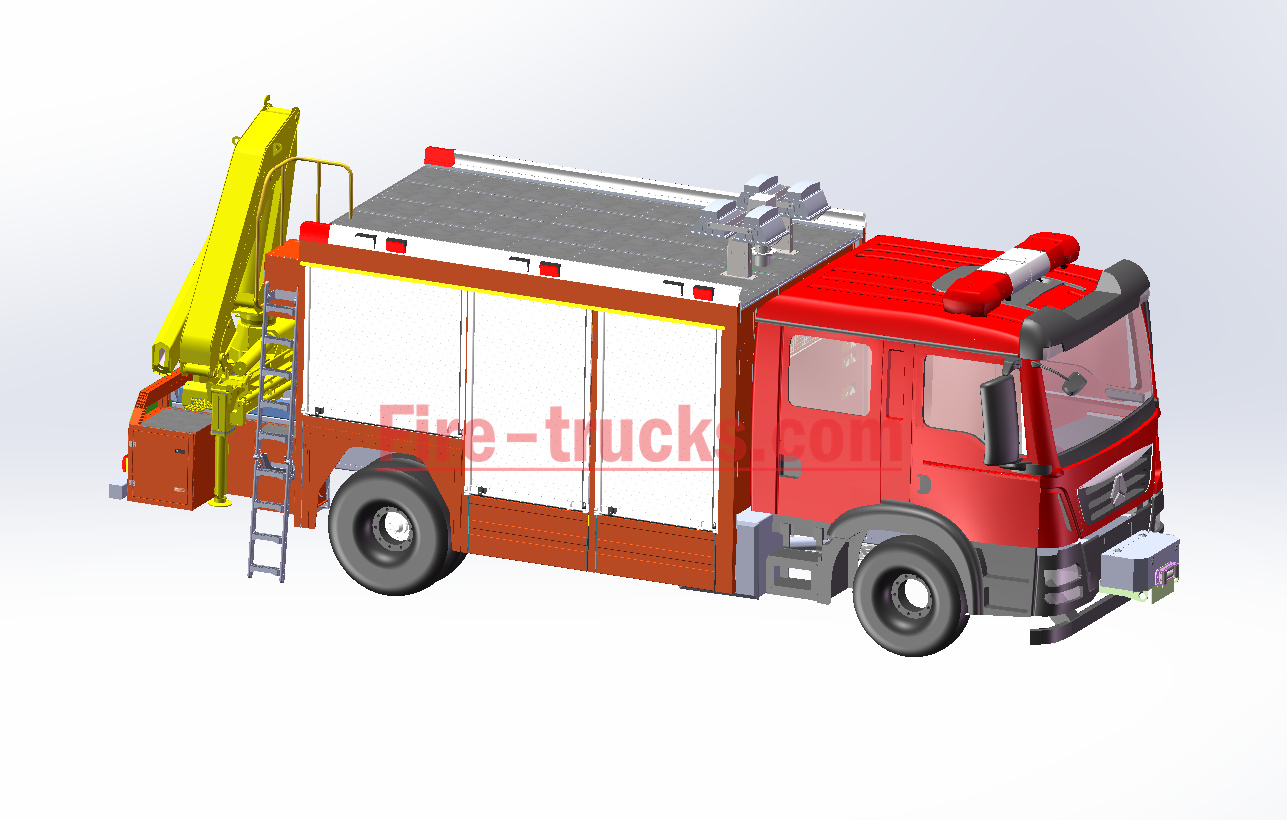

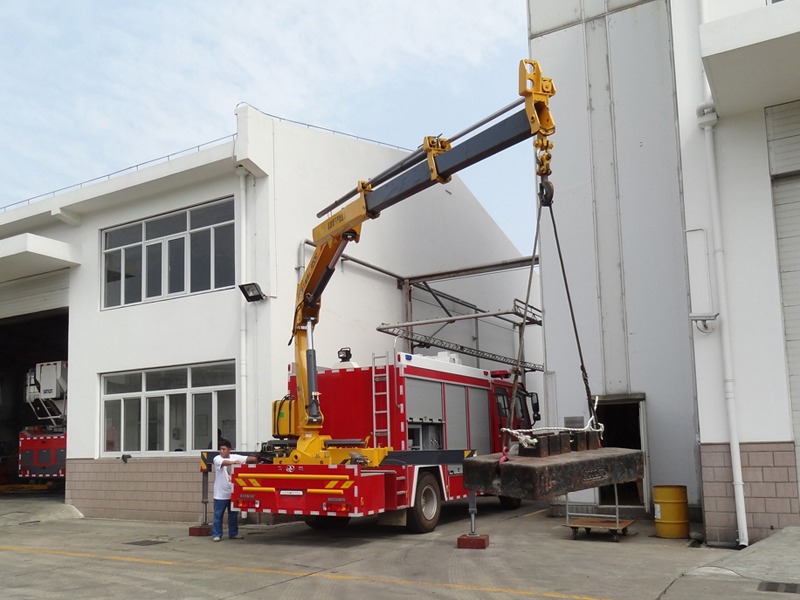

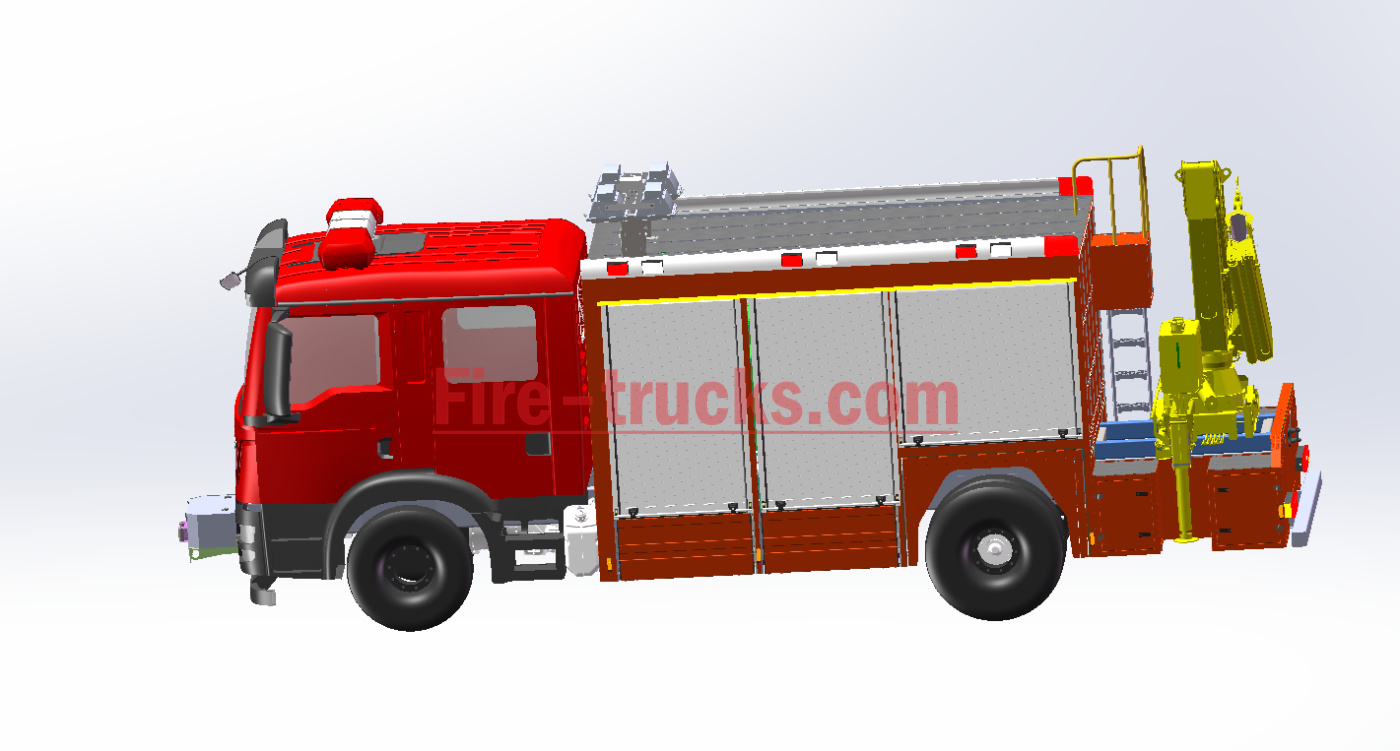

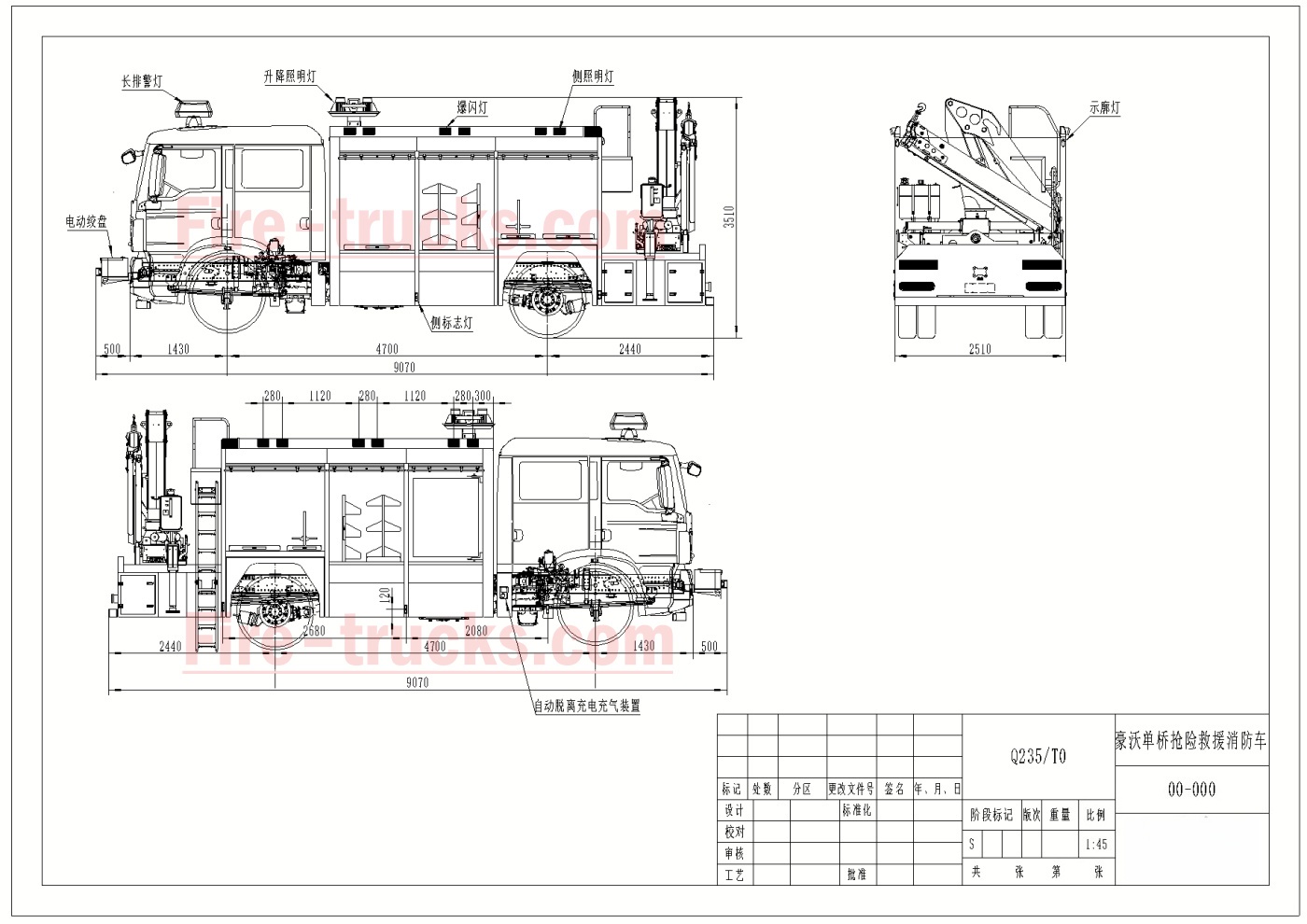

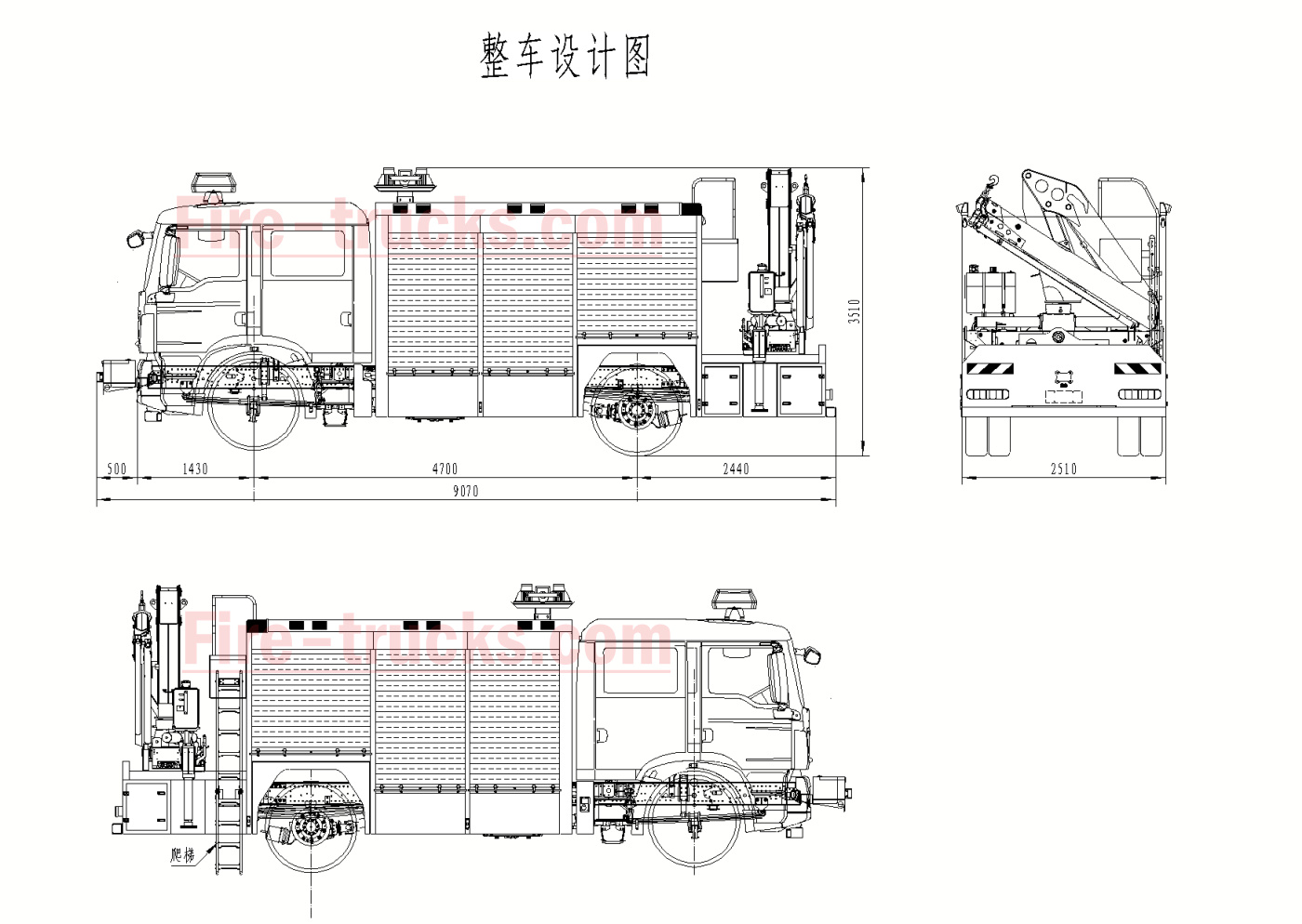

这 HOWO应急救援消防车 这款配备起重机的多功能消防车集拆除、拖曳、起重和照明功能于一体，专为应对复杂的灾害现场而设计。其核心配置包括一台5吨折叠臂起重机、一台3吨液压绞车、一盏500瓦探照灯和一套发电机组，使其能够执行起重、拖曳和照明任务。 它适用于自然灾害和交通事故现场，可执行拆除、救援和发电任务。其模块化设计允许快速调整设备布局，以适应不同的救援需求。 ⇒ 图纸 PDF 下载 ： HOWO救援消防车车载起重机技术图纸 HOWO救援消防车车载起重机技术图纸（左前视图） HOWO应急救援起重机消防车 主要规格 舱 双人舱，最多可容纳6人 起重机 模型 SQ5ZK2 起重能力 5000公斤 手臂数量 3 绞盘 数量 1 容量 3000公斤 探照灯 旋转角度 360 ° 工作高度 5米，自动升降 布雷 500瓦*4个 最大风速 6 年级以下 将军权力 5千瓦 消防车车身 货车车厢为空，设备可选。 颜色 整辆车都是红色的，用于消防，车身中部有白色，与整辆车的颜色相符。 HOWO应急救援起重机消防车技术图纸 设计图 HOWO 带起重机的应急救援消防车 HOWO重型救援消防车右侧视图 HOWO消防车右侧视图 HOWO应急救援消防车前视图 HOWO消防车技术图纸右侧视图 HOWO应急救援起重机消防车右前视图 HOWO应急救援起重机消防车后视图（左后方） 如何保养和维修 HOWO救援消防车 ： 1. 动力和液压系统 发动机：检查冷却液和机油液位以及怠速稳定性。 液压系统：检查油管泄漏情况，定期更换液压油，并清洗油箱。 动力输出装置（PTO）：确保平稳接合和液压泵正常运转。 2. 专业救援设备 酷刑系统：检查绞车钢丝绳磨损情况并润滑牵引连接部件。 破坏工具：测试液压切割器和扩张器的功能；确保密封件未老化。 起重设备：校准车载起重机的支腿，并检查吊臂液压锁定装置。 照明系统：润滑起重灯组件的导轨，并测试便携式高强度手电筒。 Howo品牌消防救援车带起重机测试 3. 辅助支持系统 通信和指挥：卫星设备需要定期校准；确保多屏显示终端无故障。 医疗紧急情况：检查除颤器电池电量，并更新急救箱药品的有效期。 消防设备：测试灭火器压力；确保消防水带完好无损。 智能系统：需要测试液压辅助牵引的传感器灵敏度。

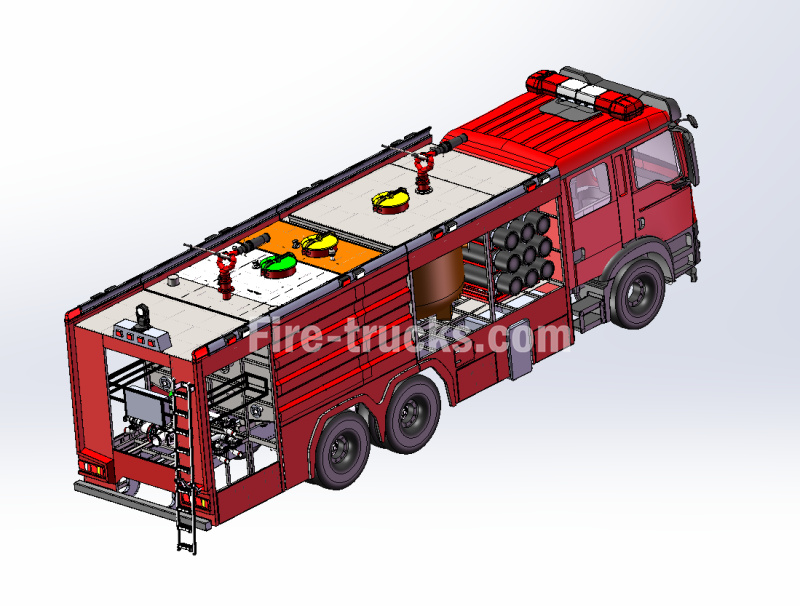

加纳 HOWO 干粉消防车 也称豪沃干粉灭火车或豪沃 救援消防车配备火药 Howo底盘 干粉灭火车是专门用于扑灭涉及易燃液体、可燃气体、电气设备和一般固体材料的火灾的专用车辆。它们对大型化工管道火灾尤其有效，是石油化工企业的标准装备。 ⇒ 主要特点 容量 发动机型号 水 干粉 泡沫 消防泵 火警 12,000升 MC11.46 / 460马力 6000升 2000升 4000升 CB10/80 消防泵 PL8/64 图纸 PDF 下载 ： 加纳豪沃干粉消防车技术图纸 它们的核心设备包括一个干粉罐和一个喷洒装置。高压氮气推动干粉灭火剂，利用化学抑制和物理覆盖的原理迅速扑灭火灾。部分型号还配备了泡沫-干粉混合灭火系统，使其能够应对更复杂的火灾环境。 加纳的消防安全体系正在逐步完善，其核心是加纳国家消防局（GNFS），负责全国范围内的防火、灭火和救援行动。加纳的消防法规以《加纳消防法》为基础，并辅以《国家消防政策》等文件，共同构成了一个法律框架。 泡沫水 干粉灭火车 技术图纸 中国泡沫水干粉消防车技术图纸 泡沫干粉消防车图纸 加纳泡沫水干粉消防车工厂 加纳的消防设施有限，消防站主要集中在阿克拉和库马西等大城市，农村地区覆盖不足。消防设备主要包括消防车、水泵和灭火器等基本装备，但云梯车和热成像仪等先进设备仍然匮乏。消防员需要接受专业培训，但目前人员短缺，而且面临着恶劣的工作条件和低薪等挑战。 HOWO泡沫干粉消防车图纸 干粉灭火车辆示意图 工厂氮气消防车图纸 HOWO 干粉/氮气消防车 绘画 加纳火灾隐患普遍存在，主要原因包括电气故障、燃气泄漏和人为疏忽。为提高公众意识，加纳政府通过媒体宣传、社区活动和学校教育等方式普及消防安全知识。此外，加纳积极参与国际消防合作，与众多国家和国际组织交流经验并提供技术援助。 加纳豪沃泡沫水干粉消防车工厂 加纳豪沃干粉消防车工厂

尼日利亚联邦消防局信赖Powerstar提供的五十铃泡沫消防车。这些五十铃泡沫消防车配备5000升水箱和1000升泡沫箱，采用五十铃6HK1-TC柴油发动机、MLD 6档变速箱、60升/秒CB10/60消防泵和强劲的消防炮。 尼日利亚是非洲人口最多的国家，约有2.27亿人口。英语是官方语言，阿布贾是首都。该国石油资源丰富，是非洲最大的石油生产国，但其经济高度多元化，严重依赖食品进口。 ⇒ 主要特点 容量 发动机型号 水 泡沫 消防泵 火警 6000升 6HK1 / 240马力 5000升 1000升 CB10/60 消防泵 PL8/48 ⇒ 图纸 PDF 下载 ： 尼日利亚联邦单排座消防车五十铃技术图纸 尼日利亚联邦消防局五十铃卡车技术图纸 尼日利亚拥有超过250个民族，伊斯兰教和基督教是主要宗教。拉各斯是该国最大的城市，也是经济中心，拥有西非重要的港口。尼日利亚气候炎热，尼日尔河提供了丰富的水资源，但其安全形势复杂，东北部地区极端组织活动猖獗。尼日利亚文化多元，旅游业潜力巨大，但部分地区的安全问题仍需引起重视。 尼日利亚 6000L 联邦消防救援车五十铃技术图纸 ⇒ 产品描述 型号：PST5180GXF 水泡沫消防车 2. 尺寸：约 8640*2500*3560 毫米 3. 满载重量：约18000公斤 4. 机组人员数量：6人（含司机） 5. 最高速度：95公里/小时 6. 隔间：全铝材质，永不生锈 7. 容量：5000升水和1000升泡沫。 8. 消防泵流量：60升/秒 @ 10巴 9. 屋顶监测流量：48升/秒 10. 涂装：红色或其他颜色 尼日利亚联邦消防局是哪个机构？ 超过119年的经验 尼日利亚消防局成立于1901年，最初是拉各斯警察消防队的一个部门。1963年4月，一项地方法令成立了联邦消防局。 培训和教育 我们为全国消防救援人员提供专业发展培训。这符合消防部门的使命宣言，即培养精通火灾及其他紧急情况预防和应对的消防员。国家消防学院（NFA）与尼日利亚国防学院（NDA）合作，提供各种安全保障学科的研究生课程。这旨在进一步提升消防人员履行职责所需的技能。 2007年联邦政府对联邦消防局进行改革，重新界定了该局的职责范围，其中包括： -- 国家和私营消防服务的监管 ——制定和监督消防教育/宣传推广标准 ——防火、安全、减灾和调查 确保州消防部门有效履行其职能 ——提供消防服务政策 确保在尼日利亚制造或进口的消防救援设备符合标准化要求。 鼓励在全国范围内设立消防站 尼日利亚消防车五十铃（前右视图） 尼日利亚五十铃消防车左前视图 尼日利亚救援消防车后视图（右后方） 尼日利亚消防车五十铃（左后方视角） Powerstar Trucks在收到确认订单后会提供详细的设计图纸。 尼日利亚联邦消防局。 尼日利亚拉各斯警察消防队

今天，我们庆祝智利国家消防局近期采购了Powerstar 12000L救援消防车（五十铃底盘）。该车型专为大规模灾害救援而设计。Powerstar卡车专注于消防设备领域已有约15年的历史。 智利是南美洲最长最窄的国家，南北长4300公里。其地形从北部的阿塔卡马沙漠延伸至南部的巴塔哥尼亚冰川，造就了多样化的气候。作为世界最大的铜生产国和锂供应国，智利矿产资源丰富，经济以采矿业和农业（如樱桃和葡萄酒）为主。 其文化融合了西班牙和土著传统，复活节岛的摩艾石像和库埃卡舞是其独特的象征。首都圣地亚哥兼具现代与历史元素，而阿塔卡马沙漠的繁星点点和百内国家公园的冰川则是令人叹为观止的自然奇观。 ⇒ 主要特点 容量 发动机型号 水 泡沫 消防泵 火警 12,000升 6WG1 / 520马力 6000升 6000升 CB10/140 消防泵 PL8/64 ⇒ 图纸 PDF 下载 ： 智利12000升救援消防车五十铃设计图 2026年全新智利CB10/140消防泵12000升救援消防车五十铃设计图 尼日利亚联邦消防车脚踏板技术图纸 尼日利亚联邦消防车五十铃油箱连接技术图纸 尼日利亚拉各斯消防车泡沫罐示意图 尼日利亚拉各斯消防车泡沫罐底部示意图 该模型将增强智利应对地震和野火等灾害的能力，尤其适合智利狭长的地形和火山环境。 智利CB10/140型泡沫消防泵五十铃车型出口 智利CB10/140型泡沫消防泵GIGA型出口型消防车 ⇒ 产品描述 1. 型号：PST5250GXF 水泡沫消防车 2. 尺寸：约10040*2600*3560毫米 3. 满载重量：约25000公斤 4. 机组人员数量：6人（含司机） 5. 最高速度：95公里/小时 6. 隔间：全铝材质，永不生锈 7. 容量：6000升水和6000升泡沫。 8. 消防泵流量：140升/秒 @ 10巴 9. 屋顶监测流量：64升/秒 10. 涂装：红色或其他颜色 智利消防水罐车五十铃（右前视图） 智利泡沫消防车的右侧视图 智利消防救援车辆后视图（右后方） 智利消防车五十铃后视图（左后方） 底盘：五十铃 Giga 消防救援底盘，五十铃 6WG1-TCG62 发动机，FAST 12 档变速箱。 大容量：6000升水箱和6000升泡沫，能够应对森林火灾或城市高层建筑救援。 高性能配置：520马力发动机，75米射程火炮，适应复杂地形。 合规性：符合中国VI排放标准和国际安全认证。 智利五十铃水泡沫消防车，配备CB10/140消防泵

Powerstar品牌多米尼加 巨型消防车 技术图纸，也称为多米尼加消防救援车图纸或多米尼加五十铃巨型消防车设计图纸。Powerstar卡车提供全系列消防车，包括 五十铃消防车 ， 豪沃消防车 和 泡沫消防车 。 多米尼加共和国以其壮丽的自然风光和丰富的文化遗产吸引着全球游客，但同时也面临着火灾和自然灾害等潜在风险。消防救援队作为国家安全的守护者，在多米尼加社会中发挥着至关重要的作用。 ⇒ 主要特点 容量 发动机型号 水 泡沫 消防泵 火警 5000升 6UZ1 / 380马力 4000升 1000升 CB10/60 消防泵 PL8/48 ⇒ 主要特点 ： D 奥米尼加五十铃5000L水力消防车技术图纸 2026年新款多米尼加巨型消防车技术图纸 多米尼加五十铃消防车油罐车设计图 多米尼加五十铃消防车油罐车顶设计图 多米尼加五十铃消防车油罐底部设计图 4辆多米尼加吉加五十铃消防车已准备交付海港 ⇒ 产品描述 1. 型号：PST5180GXF 水泡沫消防车 2. 尺寸：约7770*2500*3560毫米 3. 满载重量：约18000公斤 4. 机组人员数量：6人（含司机） 5. 最高速度：95公里/小时 6. 隔间：全铝材质，永不生锈 7. 容量：4000升水和1000升泡沫。 8. 消防泵流量：60升/秒 @ 10巴 9. 屋顶监测流量：48升/秒 10. 涂装：红色或其他颜色 五十铃GIGA应急救援消防车左前方视图 五十铃GIGA系列救援消防车的左后视图 多米尼加共和国的消防救援系统由专业消防员和志愿者组成，他们接受过严格的训练，并配备齐全的装备，能够应对各种紧急情况。从城市火灾到自然灾害救援，从交通事故到医疗急救，他们始终奋战在第一线，守护着人民的生命财产安全。

工程图纸 消防救援车 也称为五十铃重型消防车的设计图。如今，随着城市化进程的不断加速，高层建筑、地下空间和复杂工业设施的增加对消防救援提出了更高的要求。传统的消防车往往难以应对这些复杂的场景。因此，设计一种 重型消防车 能够应对未来挑战的消防技术已成为消防技术发展的重要方向。本文将基于2025年的技术背景，探讨一种创新型重型消防车的设计图纸，并分析其独特性。 1. 设计理念：智能与模块化的结合 未来的重型消防车不仅是“消防机器”，更是集智能化、模块化和多功能于一体的移动救援平台。其设计理念的核心是“智能感知、快速响应、多场景适应”。通过人工智能、物联网和模块化设计，这款消防车能够在不同场景下快速切换功能，从而最大限度地提高救援效率。 2. 外观设计：流线型高强度材料 外观方面，这款重型消防车采用流线型设计，不仅降低了风阻，还提升了车辆的空气动力性能。车身采用高强度合金材料，即使在高温、爆炸等极端环境下也能保持结构稳定性。车顶配备可伸缩无人机发射平台，可在火灾初期快速部署无人机进行火情探测。 3. 动力系统：混合动力和全地形适应性 该动力系统采用混合动力设计，结合了柴油发动机和电动机的优势。柴油发动机提供强劲的动力输出，而电动机在低速行驶和城市环境中实现零排放。此外，该车还配备了全地形适应系统，包括可调悬架和履带式驱动，使其能够自由驰骋于山地、沼泽等复杂地形。 4. 智能设备：AI火灾分析和自动灭火 该车辆配备了基于人工智能的火灾分析系统，可通过传感器和摄像头实时采集火灾数据，分析火势蔓延趋势，并自动生成最佳灭火方案。同时，该车辆还配备了自动灭火装置，无需人工操作即可精准投放灭火剂，从而降低消防员的危险性。 5. 模块化设计：多功能救援平台 这款重型消防车的最大亮点在于其模块化设计。车身被划分为多个功能模块，包括灭火模块、救援模块、医疗模块和通信模块。这些模块可以根据不同的任务需求快速更换。例如，在高层建筑火灾中，可以安装高空救援模块；在化学品泄漏事故中，可以安装化学防护模块。这种设计极大地提高了车辆的适应性和灵活性。 6. 人机交互：虚拟现实和远程控制 为了提高消防员的作战效率，该车配备了虚拟现实（VR）控制系统。消防员可以通过VR设备远程控制车辆和消防装备，从而减少进入危险区域的次数。此外，该车还支持远程控制功能，指挥中心可以通过5G网络实时控制车辆，实现无人救援。 7. 环境保护与可持续发展：绿色消防技术 在环境保护方面，这款重

38米长的技术设计图纸 高空消防车 该车涵盖车辆结构、液压系统、电气系统、喷射系统和安全设计等多个关键部件，确保车辆在复杂火灾现场高效、灵活、安全地运行。通过持续的技术创新和优化，这款38米高空喷射消防车将在未来的消防救援工作中发挥更加重要的作用。 五十铃Giga 38米高空消防车是一款专用于高层建筑、大跨度空间、石油化工等场所火灾救援的消防设备。它采用五十铃GIGA 6x4或8x4驾驶室卡车底盘，配备FAST 12速变速箱，专为消防作业而设计。其核心功能是通过升降臂将消防炮或喷射装置提升至38米的高度，实现远距离精准灭火作业。该车型主要由折叠伸缩臂结构、电动遥控消防炮、罐体和二级底盘组成。伸缩臂通常采用多节伸缩式设计（例如两节臂、三节臂或四节臂），电动遥控消防炮安装在臂端。消防员可以通过电动遥控装置在高空灵活调整喷射角度，进行喷洒、水喷洒或泡沫喷洒等消防作业。 其伸缩臂的运动由液压缸、链条和导轮同步控制。消防水带固定在伸缩臂的一侧，并随伸缩臂一同伸缩升降。操作人员可通过转盘上的电动控制手柄控制伸缩臂的伸缩和旋转，从而确保消防作业的灵活性和高效性。此外，这款38米高空喷射消防车还具备超长跨度作业能力，可实现三维协同作业和超近距离精准灭火，适用于高层建筑、大跨度空间、石油化工等复杂火灾现场。 以下是对其技术设计图纸的详细分析。 1. 车辆结构设计 该车辆结构设计以38米高空喷射消防车为基础，主要包括底盘、起重臂、转盘和驾驶室。底盘采用高强度钢材制造，确保车辆在复杂路况下的稳定性和承载能力。起重臂采用多节伸缩式设计，最大提升高度达38米。臂架采用轻质铝合金材料，既保证了强度，又减轻了车辆重量。转盘采用360度全方位旋转结构，确保消防车在作业过程中能够灵活调整喷射角度。 2. 液压系统设计 液压系统是高扬程喷气式消防车的核心动力系统，主要由液压泵、液压缸、液压马达和液压管路组成。液压泵采用高压大流量设计，确保升降臂快速伸展和稳定支撑。液压缸采用双作用设计，实现对升降臂的精确控制。液压管路采用高强度耐压材料，确保系统在高压环境下的安全可靠运行。 五十铃GIGA 38米云梯消防车，配备14000升水和泡沫液 不。 主要项目 技术参数 2.1 模型 PST5341JXFYT38 2.2 整体尺寸 12000×2500×4000毫米 2.3 满载重量 34000公斤 2.4 船员人数 1+1（含司机） 2.5 最高速度 90公里/小时 2.6 容量 10000升水和4000升泡沫。PP复合材料液体罐 2.7 消防泵流量 100升/秒 @ 10巴 2.8 火警 流量5700升/分钟，喷射距离70米 2.9 最大工作高度 32米 3. 铝制�

二维技术设计图 五十铃Giga水泡沫消防车 是实现车辆功能的关键。其设计需要综合考虑结构、系统、材料和工艺等多个方面。通过科学的设计和制造，水罐泡沫消防车可以在消防救援中发挥重要作用，保护人民生命财产安全。 五十铃Giga水泡沫消防车是一款集水罐车和消防车功能于一体的特种车辆。 泡沫消防车 它广泛应用于消防、化学品泄漏处理等紧急情况。以下是对水罐泡沫消防车技术设计图的详细分析。 发动机与性能 该车搭载5.2升五十铃4HK1-TCG涡轮增压柴油发动机，在2500转/分时可输出205马力，扭矩为506牛·米。符合欧5排放标准，确保燃油效率高，环境影响小。 底盘设计 该车采用加固的五十铃Giga 4X级FTR底盘，总重额定值（GVWR）为15,000公斤。坚固的车架支持重型消防作业，4,800毫米的轴距确保了稳定性。 消防系统 集成式水泡沫双效灭火系统，可喷射3000升/分钟的水和1500升/分钟的泡沫。通过前置式显示器操作，射程达60米。 储罐容量 包括一个6000升不锈钢水箱和一个1000升泡沫浓缩液箱。两个水箱均采用耐腐蚀涂层和快速加注口。 水泵规格 由最大压力为 10 巴的离心泵驱动。支持同时排放水/泡沫，或通过符合人体工程学的阀门控制装置进行独立操作。 1. 整车结构设计 五十铃Giga水泡沫消防车的整体结构设计包括底盘、车身、水箱、泡沫罐、泵房和操作平台。底盘通常采用重型卡车底盘，以确保车辆的承载能力和稳定性。车身采用高强度钢材制造，具有良好的抗冲击性和耐火性。水箱和泡沫罐分别用于储存水和泡沫灭火剂。 2. 水系统设计 水系统是五十铃Giga水泡沫消防车的核心部件，包括水泵、水管、喷嘴和控制系统。水泵采用高压离心泵，可提供稳定的水压和流量。水管采用耐高压耐腐蚀的橡胶或复合材料，以确保在极端环境下正常运行。 3. 泡沫系统设计 该泡沫灭火系统由泡沫罐、比例混合器、泡沫泵和喷雾装置组成。泡沫灭火剂储存在泡沫罐中，比例混合器将泡沫灭火剂与水按一定比例混合，形成泡沫溶液。泡沫泵将混合好的泡沫溶液输送到喷雾装置，该喷雾装置设计为多功能，可进行远程喷洒或近距离覆盖。 4. 电力和输电系统设计 五十铃Giga水泡沫消防车的动力系统通常采用柴油发动机，具有动力强劲、油耗低的特点。传动系统包括变速箱、传动轴和驱动桥，以确保车辆在不同路况下的行驶性能。 5. 安全性和智能设计 这款五十铃Giga水泡沫消防车在设计上注重安全性和智能化。车辆配备了ABS防抱死制动系统、ESP车身稳定控制系统和倒车雷达等安全装置。智能化设计包括GPS定位系统、远程监控系统和自动灭火控制系统，�
