6HK1-TC消防车五十铃发动机故障代码

6HK1-TC消防车五十铃发动机故障代码

September 04, 2025

五十铃6HK1-TC消防车，又名五十铃救援消防车，发动机错误代码诊断及解决方案。 五十铃6HK1-TC发动机采用先进的TICS燃油喷射泵电控系统，其ECU（发动机控制单元）具有自诊断功能。当系统检测到故障时，“CHECK ENGINE”警告灯会亮起，并存储相应的故障代码。了解这些故障代码的解读和解决方法，可以有效提高发动机的维护效率。

常见错误代码及解决方案

P系列故障代码

6HK1-TC Fire truck Isuzu engine fault code

P0101（空气流量传感器电路低）

检查发动机冷却液温度传感器及其接线。验证传感器电源电压和接地连接。如有必要，请更换ECU或传感器。

P0102（空气流量传感器电路高）

检查燃油质量和滤清器状况。清洁燃油系统。检查燃油压力调节器、燃油泵和喷油器电路。

P0103（空气流量传感器 A 电路高）

检查传感器信号电路是否短路。测试传感器的工作状态。必要时更换传感器或ECU。

数字故障代码

10（机架传感器错误）

检查齿条传感器及其接线。验证信号传输是否正常。

11（调速器伺服系统错误）

检查调速器伺服系统工作状态。检测相关电路连接。

14（辅助速度传感器错误）

检查辅助转速传感器的安装位置。测试传感器的信号输出。

15（N-TDC 传感器错误）

检查 N-TDC 传感器连接

验证信号准确性

系统维护及预防措施

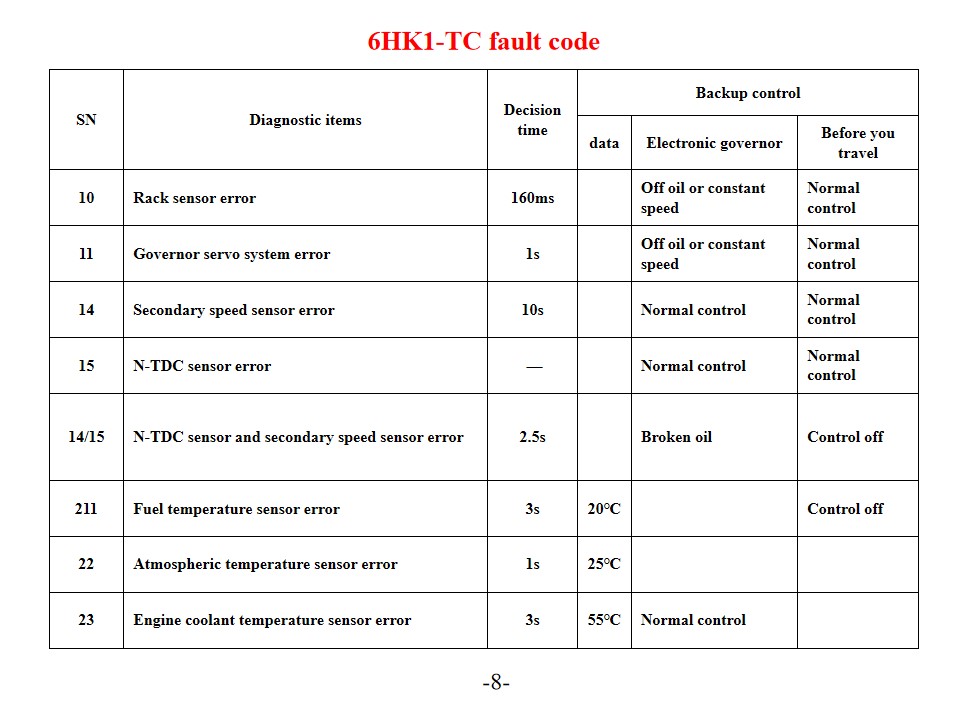

序号

诊断项目

决策时间

备份控制

数据

电子调速器

旅行前

10

机架传感器错误

160毫秒

断油或恒速

正常对照

11

调速器伺服系统错误

1秒

断油或恒速

正常对照

14

二次速度传感器错误

10秒

正常对照

正常对照

15

N-TDC 传感器错误

—

正常对照

正常对照

14/15

N-TDC 传感器和辅助转速传感器错误

2.5秒

破油

控制关闭

211

燃油温度传感器错误

3秒

20℃

控制关闭

22

大气温度传感器错误

1秒

25℃

23

发动机冷却液温度传感器错误

3秒

55℃

正常对照

6HK1-TC Fire truck Isuzu engine fault code

6HK1-TC Fire truck Isuzu engine fault code

6HK1-TC Fire truck Isuzu engine fault code

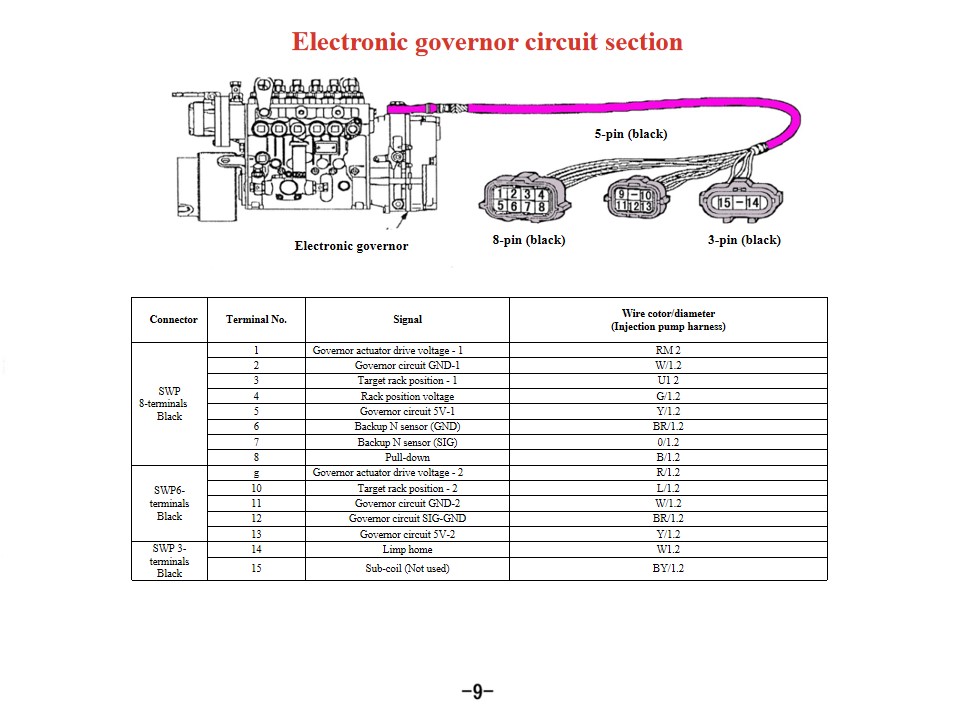

连接器

航站楼号

信号

线材颜色/直径
（喷射泵线束）

西南太平洋

8端子

黑色的

1

调速器执行器驱动电压 - 1

2令吉

2

调速器电路GND-1

宽 1.2

3

目标架位置 - 1

U1 2

4

齿条位置电压

G/1.2

5

调速电路5V-1

Y/1.2

6

备用 N 传感器 (GND)

BR/1.2

7

备用 N 传感器 (SIG)

0/1.2

8

下拉

B/1.2

SWP6-

终端

黑色的

克

调速器执行器驱动电压 - 2

R/1.2

10

目标架位置 - 2

标签 : 6HK1-TC五十铃紧急车辆 6HK1五十铃发动机重型救援消防车 五十铃发动机6HK1-TC消防车
